【導讀】您是否曾經在家中使用簡單的組件構建過超酷的Hi-Fi音頻放大器？如果沒有在這里是你的指南，我很確定你會喜歡這個。本文講述了如何制作帶有輸出晶體管保護電路和 2 分頻揚聲器保護電路的 DIY 高保真音頻放大器。讓我們討論一些引人注目的功能，這些功能可能會說服您嘗試制作這款放大器。
您是否曾經在家中使用簡單的組件構建過超酷的Hi-Fi音頻放大器？如果沒有在這里是你的指南，我很確定你會喜歡這個。本文講述了如何制作帶有輸出晶體管保護電路和 2 分頻揚聲器保護電路的 DIY 高保真音頻放大器。讓我們討論一些引人注目的功能，這些功能可能會說服您嘗試制作這款放大器。
這款高保真音頻放大器的特點：
輸入靈敏度 – 0.25mVmax – 大多數手機輸出這樣的電平。
輸入阻抗 – 470歐姆 – 僅取決于R1。您可以將 R1 增加到您想要的任何值或完全排除它，但我建議您將其保留在該值。筆記本電腦和手機的大多數聲卡都可以輕松處理這種阻抗。
頻率響應 – 1Hz – 45KHz 在 -3dB
輸出功率 – 50Wrms 或 70W 音樂功率
功耗 – 95W
效率 – 53%
紋波抑制 – -68dB – 一個不錯的值，可將電源噪聲衰減到幾百 mV。由于放大器屬于B類，因此在空閑狀態下不會有實質性的電流消耗，因此10mF電容器將提供精細的濾波。當施加信號時，嗡嗡聲仍然很低，以至于聽不見。
THD+N – 0.007@50W/1KHz – 這是功率放大器的值。由于需要前置放大器，該值會略高。即使是最好的A類放大器，這個值通常也不會超過，因此放大器將具有幾乎完美的信號再現。此值通常是指示性的，可能會有所不同。最壞的情況是0.05%，這對于所有目的來說仍然是完美的。關鍵時刻是保持功率放大器的低電壓增益，在本例中為4。
該音頻放大器的輸出晶體管受到保護，不會消耗過大的電流，如果在放大器調高到最大值時輸出短路，就會發生這種情況。最大電流消耗為 6.3A。保護由Q13和Q14及其附近的所有周圍組件實現。
高保真音頻放大器的級數：
電源單元
前置放大器電路
功率放大器和保護電路
電源單元：

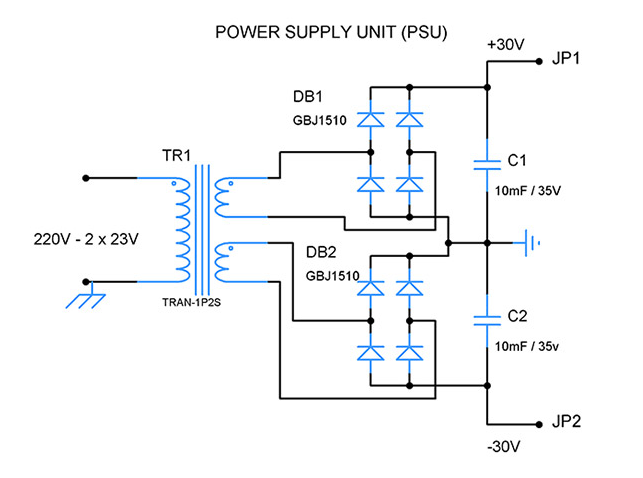

電源由普通橋波整流器組成。電路中使用濾波電容C1和C2。這些C1和C2的值應不小于10，000uF / 35V。我總是更喜歡使用 1500uF 作為每安培電流的上限值，這是我遵循的經驗法則。將散熱器連接到電橋很重要，這將使電橋在 50W 耗散時保持低于 10 攝氏度。
前置放大器電路：

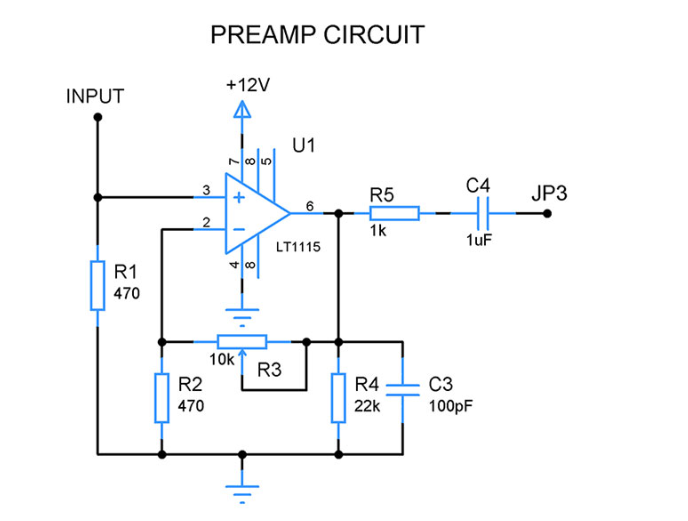

前置放大器電路圍繞運算放大器構建，以增強輸入信號。它只不過是一個閉環增益約為20的同相放大器?？勺冸娮鑂3用于調節該前置放大器電路的增益。然后，升壓信號進入下一階段“功率放大器和保護電路”。
功放和保護電路：
高分辨率電路圖
功率放大器接受高阻抗輸入信號，進一步放大并轉換為適合揚聲器的低阻抗信號。輸出電壓失調由R10設置，功率放大器的增益由R14設置，目前設置為4.3。4.6Vmax的輸入信號足以實現全輸出擺幅。
該放大器還集成了雙向揚聲器保護功能。其中一個保護措施會在放大器通電后延遲揚聲器啟用 5 秒。這是為了抵消在最初幾秒鐘內可能打擊演講者的任何峰值，在所有政權都安定下來之前。這可以保護揚聲器，并在放大器首次通電時停止響亮的爆裂聲。另一個保護包括繼電器Q19和延遲RC鏈R35，C9。我將其設計為在8V下啟用的繼電器。任何人都可以，但開啟時間會有所不同。
我想出的第二個保護非常有趣，我個人還沒有在任何其他電路中看到它。該電路由兩個最合適的運算放大器（它們采用一個封裝）和Q20組成，可在任何功率晶體管發生故障時保護揚聲器。通常這會將揚聲器暴露在其中一個電源軌（30V）的全電壓下，這對揚聲器和二極管橋來說可能是災難性的。所以底線是絕對應該避免它。
你可能會問它是如何工作的。兩個運算放大器用作比較器。一端設置在接近電源軌電壓的電壓下。您可以選擇 R22/R28 和 R38/R39 設置的 40V 和 41V 之間的任何電壓。我選擇了大約26V的電壓。因此，由于正常工作時的輸出永遠不會超過最大電源軌電壓（0Vmax）的707.21，因此可以安全地假設，在正常工作期間，不會發生誤觸發。
以防萬一如果其中一個功率晶體管發生故障，它通常會短路。這使揚聲器和相對比較器的其他輸入暴露在高于基準電壓（26V）的電壓下。這導致運算放大器觸發Q20晶體管，然后Q9晶體管對C50（保持繼電器驅動晶體管導通的電容）完全放電，從而切斷與揚聲器的連接。這種保護非?？欤?0-1ms），優于簡單的保險絲保護，后者可以使短路保持長達《》秒。
通過Q11和R22熱敏電阻進行溫度漂移補償。兩者都應安裝在散熱器附近或以某種方式粘在散熱器上。溫度升高將導致輸出電壓在0V偏移附近漂移，因此熱敏電阻和Q11晶體管的溫度依賴性將使電壓保持在0V左右，或者將部分消除這種影響。通常使用稍微復雜的系統，但該放大器的額定功率僅為 50W，因此即使這樣也可以解決問題。
提示和建議：
我必須給你的最重要的提示是永遠不要排除C6。它（與C4結合使用）是確保放大器穩定性并保持其振蕩趨勢的兩個組件。
使用電路中BCxxx中最接近匹配的晶體管，您可以獲得。只需購買 40-50 個 BC550（它們非常便宜），喜歡 10-20 個 BC560 并測試它們，并且只選擇具有最接近 hFe 的那些您可以獲得。
也使用容差非常低的電阻器，3.3k電阻應具有1%的容差。
由于幾乎不可能匹配所有組件，因此我添加了R10，用于微調輸出電壓偏移。使用它，設置最接近0V的偏移。為此，請勿在輸出端使用電壓表。它們往往有些不準確，而是使用與負載串聯的mA表。一旦你達到最接近的，你可以達到0mA，這就是你的中心點。
該電路設計為只能處理50W的功率。如果你想從中獲得更多，你需要將另一對輸出晶體管并聯，增加電源軌，并通過降低R14的值來增加功率放大器的增益。請記住，選擇的晶體管適用于此電壓電平，它們不會在超過 80V 的差分電壓下工作。您可以獲得的最大電壓是 Vcc 的 0，7，因此最大功率為 （0，707.Vcc）^2/Rl。
您必須提供足夠的散熱器以保持功率晶體管冷卻。保持熱敏電阻和Q11靠近甚至粘在散熱器上，它們是溫度漂移補償元件。
通過R20將通過功率晶體管的電流設置為20mA
將輸出電壓偏移設置為最接近0V，您可以通過R10使放大器以最大輸出運行20分鐘左右，并在必要時重新調整。
二極管橋還必須安裝在足夠的散熱器上，以處理大約10W-15W的功耗
使用星形地面布局拓?fù)?，實現最低嗡嗡聲
首次上電說明：
組裝電路后，確保所有內容都已正確焊接并添加所有散熱器。
將 R20 設置在中間位置的某個位置。
添加虛擬負載。只需使用浸沒在純水中的 1W/4 歐姆電阻即可。
通電。將電壓表設置為 20mV 標度，并測量其中一個 220mOhm 電阻器的壓降。調整R20，直到看到大約5mV的讀數。這意味著功率晶體管的空閑電流設定在25mA左右。這會將放大器設置為B類區域。如果你想在AB類區域（我推薦）進一步推動它，只需調整R20，直到你得到25mV的讀數。這意味著空閑電流設定在100mA左右。
測量輸出電壓。使用 R10 調整偏移，直到使其盡可能接近 0V。
從您最常使用的源注入輸入信號（最好是正弦波）或東西，保持水冷負載，并在輸出上使用示波器。調整前置放大器增益，直到輸出端出現非削波正弦波，并保持放大器以最大功率運行一段時間（15-20分鐘），然后移除輸入信號。再次測量輸出電壓失調，并再次按R10重新調整。
再次重新啟動放大器，看看一切是否正常，如果沒有回溯您的步驟并再次重新調整。
