TDM 在軟件配置上的注意項
上文有說到 TDM 協議一般是三根線 (MCLK 除外)，有的編解碼會有四根線，主時鐘線束一般是恒定輸入的，另外三根是 BCLK、SYNC、以及 SDATA (DATA 一般會有 DTX、DRX，或者自己靈活配置為 DTX 或 DRX)。那發射端和接收端要如何配置才能匹配起來呢？下面將進行一一介紹：
? 確定傳輸多少通道的音頻
我們需要根據傳輸多少通道的音頻來選擇 TDM 接口，一般是 TDM2/4/8/12/16/32 這幾種，具體需要根據實際情況來選擇。然后確定采樣率、位深，以此得到確切的位時鐘數據。例如 TDM16，采用 48khz 的采樣率以及 32bit 的位深，那么其確定的 BCLK 頻率就是 16 * 48khz * 32bit = 24.576Mhz。在驅動中一般需要配置具體 TDM 類型、位深和采樣率，這里的配置，發射端和接收端需要保持一致。
? 確定 SYNC 的類型和極性
對于幀同步信號，它的頻率一般就是采樣頻率，比如 TDM16 的格式，在幀同步信號的一個周期內，可以傳輸 16 個通道的數據。同時，它有脈沖模式和 50/50 占空比模式。脈沖模式是以第一個位時鐘增加一個脈沖開始，到該周期結束。50/50 占空比模式，是高低電平分別占用一半的通道，具體請查看 datasheet 的示例圖。它還有一個極性，即上升沿觸發還是下降沿觸發。這一部分發射端和接收端也需要保持一致。
? 確定 BCLK 的極性
在第一點我們已經確定了 BCLK 的時鐘大概是多少，接下來還需要進行下一步的極性配置。這個極性配置其實是對應于 SDATA 位來說的，而且需要區分驅動沿和采樣沿，一般情況下，發射端的驅動沿配置要和采樣沿相反，有的格式要相同，具體要核對數據手冊上對于該內容的描述。
其實就算配置的不對，也會有聲音輸出?；旧嫌薪?jīng)驗的工程師都能夠聽出來，或者通過對數據數組中的數據進行分析，不對應的邊沿，采集下來的數據無非就是溢出，或者少了一位。當發現 1khz 的正弦波進去，采出的數據具備這種波形特點，但是高位沒數據，或者低位沒數據，聽起來原聲小，噪聲大，實際上就是這個原因造成的。另外，這個配置發射端和接收端可能相反，也可能相同，因此需要進行比對。
? 確定 SDATA 位的格式
這里說的格式和數據傳輸中 MSB 以及 LSB 息息相關，這一點是針對于 SYNC 來的。在 SYNC 的周期開始時，我們可以選擇 delay 1 或者左對齊右對齊等格式。這里是要嚴格對齊的，不然數據肯定是采集不正確的，該配置發射端和接收端需要保持一致。
以上基本就是 TDM 在軟件配置中的一些注意點，當然可能有一些芯片在這些配置的基礎上增加了某些其他功能，這需要具體查看對應的 datasheet。比如 ADAU1452 添加了 flexTDM 功能，AD2428 的 TDM 增加了 delay 1 SYNC 以及 offset 等等，這樣做的目的基本上都是為了提升該芯片 IP 的兼容性。有一些做得差的廠商，可能他們的 IP 都無法支持 TDM32，只能支持到 TDM8，但總體來說，以上的配置指導說明能夠涵蓋這些基礎配置。
TDM 在硬件設計上的注意項
很多人會說 TDM 不就是幾根線連起來就可以了嗎？然后 IIS 跑起來也沒出過問題啊？大部分客戶可能很少設計過 TDM8 以上的信號，同時極端情況出現的比較少，這是因為消費電子的音頻受擾環境少，但在汽車電子中，外界環境比較復雜，時常出現一些不穩定的現象，下文將集中描述一些問題，同時給大家提供一些解決思路。
為什么要在發射端和接收端加電阻？
如下圖 (圖1) 所示，我們常常在 IC1 和 IC2 中間加個電阻，很多工程師其實都不清楚為什么要加它，它到底加多大？以下為大家進行詳細說明：

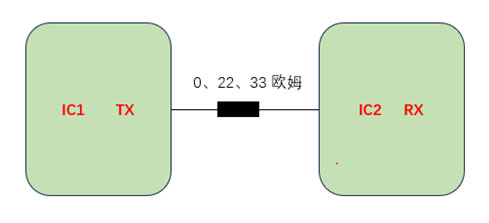

圖1 信號線連接示意圖
通常我們看到音頻芯片連接線上一般都是用 0、22、33Ω 的電阻進行連接，其實主要的目的還是為了阻抗匹配，這涉及到我們大部分的高頻電子電路的應用。簡單來講就是信號源內阻、特征阻抗、還有負載阻抗，最好的狀態就是實現三者的大小相等，傳輸過來的信號相位完全相同，當然這頗有難度。如果匹配不好不連續時，或在信號頻率過高時，我們會發現信號能量丟失很多，同時反射嚴重，波形毛刺凌亂。其原理可以類比光進行發射時，在發生折射的同時還發生反射，所以我們至少要盡量朝著這個方向去靠近。
在芯片的 TDM IP 接口設計時，實際上發射端的阻抗一般都是偏低的，大概在 17-40Ω 左右，PCB 的單端走線一般是 50Ω，而接收端的阻抗通常又比較大，這就是一個典型的不連續不匹配的系統，所以我們通常需要加一個 22Ω 的電阻，加到靠近的發射端，這樣基本能在整體上保持阻抗的連續問題。不匹配典型的波形就是過沖和振鈴，如下圖 (圖2) 所示，而這種問題的風險就是容易導致接收端誤解碼。

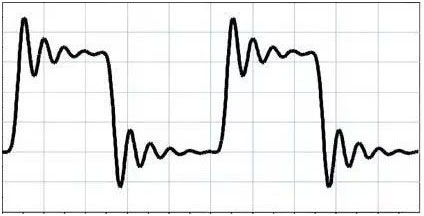

圖2 發射端與接收端不匹配典型波形圖
還一種情況是吸收干擾脈沖，有時候我們走線拉得很長，然后在走線的周邊又經常出現一些高速跳變的信號，尤其是平行并排走的，那么這個時候信號線非常容易受到干擾，會有一些毛刺和窄脈沖，這樣我們的接收端就很不好判定了，因此容易產生問題。對于這一類問題，一般通過非平行走線減少耦合，同時接收端增加大電阻吸收窄帶脈沖的能量即可。
總的來說，信號線上的電阻主要是為了匹配阻抗，降低噪聲，而限流和保護作用基本上涉及比較少，因為功率總體上比較小。
在發射端和接收端到底要不要加旁路或者去耦電容？
接下來通過一個真實的案例加以說明。某客戶已經把功放的所有產品需求設計好了，并且進入量產了，但是將產品裝到車上后，在低溫或者一些比較極限的情況下，突發無聲等情況。經過許久排查，發現核心問題還是產生在 TDM 的旁路電容上。
為什么要加該電容？在汽車電子的產品中，我們都要過車規認證，這時候會產生讓非常多工程師頭疼的問題：當 EMI 和 EMC 等級要求過高而無法通過時，工程師就會考慮加一些電容了。一方面因為是旁路或者去耦接地能夠吃掉相當一部分的能量，使得輻射減少。另一方面還能夠降低噪聲，提高電磁兼容性。
另外，在實際應用中還得注意諧振頻率的問題，尤其是和信號頻率接近的諧振頻率。產生諧振后，最容易出現在我們信號的閾值附件波形抖動，尤其在一些極端條件下，電容器的溫漂屬性，配合自身的 ESR，以及電路中的電阻構成 RC 濾波電路。如果出現了這個問題，基本是由于 TDM 信號判定不了或者錯位導致的。所以在這個電容器上，不需要經過嚴苛認證的一般不必加，需要過認證的要適量加大容量或者減小容量，尤其是上升沿下降沿出現回勾，而且這個頻率一般是很難計算的，它和發射接收、走線以及電容本身的 ESR 都有關系。
總之，在添加電容、電阻的時候也需要用心，因為如果這些條件沒添加好，都會影響波形質量。電阻加得大，波形變成三角波，電容加得大，波形爬坡變成一條弧線，上升下降沿的時間都大大增加了，從而進一步影響波形質量。
綜上所述，只要對以上介紹的兩點內容和硬件的 layout 設計稍作注意，一般都可以設計出比較穩定的產品。有一些客戶出問題少，是因為大部分的 IIS 帶寬足夠低，很少出現這種情況，同時容錯率比較高，芯片廠商設計的 IP 足夠覆蓋。這側面也反應出，在設計中，如果使用 TDM8 足夠，就不需要使用 TDM16 或者 32，因為會增加一些不必要的風險。
總結
根據上面的介紹，相信大家對 TDM 的協議和設計方式已經了解，這個格式差不多算是通用音頻的基石，用的非常多，希望能對大家的設計有所幫助。同時大家在選擇上可以盡可能選擇支持 TDM16、32 的這種芯片，因為一般這種芯片的 IP 設計的帶寬都要比那些只支持不到 TDM8 的芯片要好，尤其體現在一些高算力的 SOC 或者 DSP 上。
