全棧國產芯片實現汽車座椅控制器方案

發布時間：2025-03-10 來源：我愛方案網 責任編輯：lina

【導讀】由于新能源車的普及以及電氣架構的發展，對座椅控制器的需求也變得有所不同。比如PWM調速控制電機替代繼電器控制。個性化座椅，座艙的舒適性，電磁干擾，域控制器集成，電機數量改變?；谄煨疚④囉肕CU FC4150開發的汽車座椅控制器方案就能夠應對如上所述的各種挑戰。

由于新能源車的普及以及電氣架構的發展，對座椅控制器的需求也變得有所不同。比如PWM調速控制電機替代繼電器控制。個性化座椅，座艙的舒適性，電磁干擾，域控制器集成，電機數量改變?；谄煨疚④囉肕CU FC4150開發的汽車座椅控制器方案就能夠應對如上所述的各種挑戰。

方案核心控制選用旗芯微 MCU FC4150，由瓴芯 LDO LN20542 負責穩定電源管理，川土微 CAN 收發器 CA-IF1042 實現可靠通信，拓爾微全橋柵極驅動器 TMI8723 結合瑤芯微 MOS AK2G4N058GM 共同完成高效電機驅動，全方位保障座椅控制器的穩定運行與精準控制。硬件控制電路結構緊湊、集成化程度高，同時在成本控制和抗干擾性方面具有出色表現。

掃碼可申請免費樣片以及獲取產品技術規格書

全棧國產芯片實現汽車座椅控制器方案

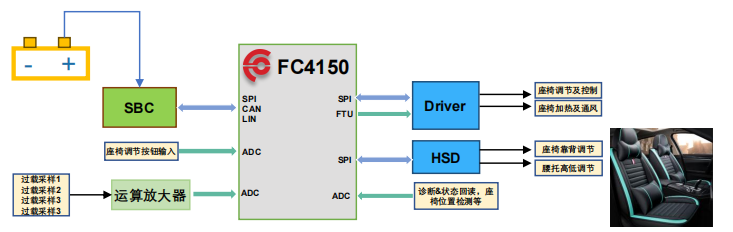

方案核心硬件設計

1. 核心控制單元：旗芯微 MCU FC4150 擁有強大的運算能力與豐富外設接口，能夠精準發送電機驅動指令，快速采集和分析各類傳感器數據，為座椅控制提供核心決策支持。

2. 電源管理：瓴芯 LDO LN20542 把汽車電源轉化為穩定、低噪的直流電壓，確保系統在不同工況下都能穩定運行，為整個控制器提供可靠的電力基礎。

3. 通信模塊：川土微 CAN 收發器 CA-IF1042 嚴格遵循 CAN 通信協議，實現控制器與汽車其他電子控制單元（ECU）之間的高速、可靠數據交互，及時接收整車控制指令并反饋?zhàn)螤顟B(tài)信息。

4. 電機驅動電路：拓爾微全橋柵極驅動器 TMI8723 接收旗芯微 MCU FC4150 發出的 PWM 信號，并進行信號放大。而瑤芯微 MOS AK2G4N058GM 作為功率開關器件，配合 TMI8723，能夠高效地驅動座椅電機，實現電機的正反轉、速度精確調節以及精準位置控制。同時，搭配合適的功率器件和保護電路，保障電機驅動的穩定性與安全性，降低能量損耗，提升系統效率。

方案優勢：

1. 國產化優勢：方案中所有關鍵芯片均為國產，有效降低對國外芯片的依賴，增強供應鏈的自主性和安全性，有力支持國家汽車產業國產化戰略，促進國內芯片產業的發展。

2. 性能卓越：選用的國產芯片在性能上達到國際同類產品水平，能夠滿足汽車座椅控制器對高精度控制、穩定通信和可靠電源管理的嚴格要求，為用戶提供優質的座椅控制體驗。

3. 成本效益：國產化芯片方案在成本上具有潛在優勢，通過優化設計和供應鏈管理，有望降低產品成本，提升產品在市場中的價格競爭力，為汽車制造商提供更具性價比的解決方案。

其他優質汽車座椅控制器方案推薦：

極海G32A1445座椅控制器應用方案

G32A1445座椅控制器應用方案以其智能化算法和高效性能，實現位置調節、角度調節、記憶、按摩、通風、加熱等功能的集成化控制，同時通過控制系統中的自學習功能來自動測量座椅在汽車內部所能移動的極限位置，有效預防電動機因長時間堵轉而產生損壞的現象。

該方案主要由傳感、電機、通訊電路、電源等部分組成，主控采用極海G32A1445汽車通用MCU，通過芯片內置的EEPROM來存儲座椅記憶數據，并提供一鍵恢復座椅調節功能；G32A1445接收傳感器數據，精準調控電機，驅動通風風扇、腰枕、頭枕和靠背等，以優化座椅舒適度，并實現開關加熱功能，進一步提升駕駛體驗。同時，該方案支持實時監控電源功能，通過算法標定電機轉動扭矩，實現過流保護、防止堵轉異常等，確保整機系統穩定可靠。

全棧國產芯片實現汽車座椅控制器方案

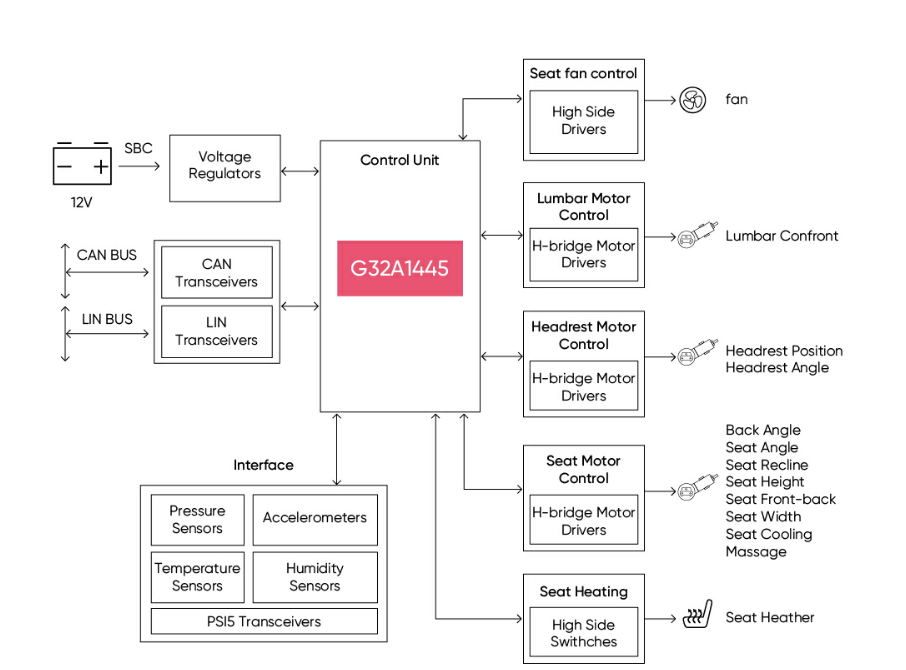

G32A1445座椅控制器應用方案實現框圖

G32A1445座椅控制器應用方案特點

■ 基于G32A1445汽車通用MCU設計

■ 支持電動座椅多向調節與控制

■ 實現座椅位置記憶、按摩、腰部支撐調節、安全提示等多種功能

■ 集成豐富外設接口，滿足外圍設計的高效交互需求

■ 支持壓力、加速計、溫度傳感器等多通道傳感器信息采集，優化駕駛體驗

■ 滿足與汽車CAN/LIN總線系統進行交互通信，實現車身控制、儀表通信、監控以及標定等操作要求

掃碼可申請免費樣片以及獲取產品技術規格書

全棧國產芯片實現汽車座椅控制器方案
