【導讀】在現代電子設備中，精確的時鐘信號如同人體的心跳，是確保各個部件同步運作、數據準確傳輸?shù)年P鍵。傳統的石英晶體振蕩器長期主導著時鐘信號的生成，但隨著科技的進步，一種新興的技術—— MEMS（微機電系統）振蕩器正迅速展露其獨特優勢。今天，就讓我們一同探索MEMS 振蕩器的奇妙世界，了解其基本原理和卓越特性。
在現代電子設備中，精確的時鐘信號如同人體的心跳，是確保各個部件同步運作、數據準確傳輸?shù)年P鍵。傳統的石英晶體振蕩器長期主導著時鐘信號的生成，但隨著科技的進步，一種新興的技術—— MEMS（微機電系統）振蕩器正迅速展露其獨特優勢。今天，就讓我們一同探索MEMS 振蕩器的奇妙世界，了解其基本原理和卓越特性。
MEMS 諧振器基本原理

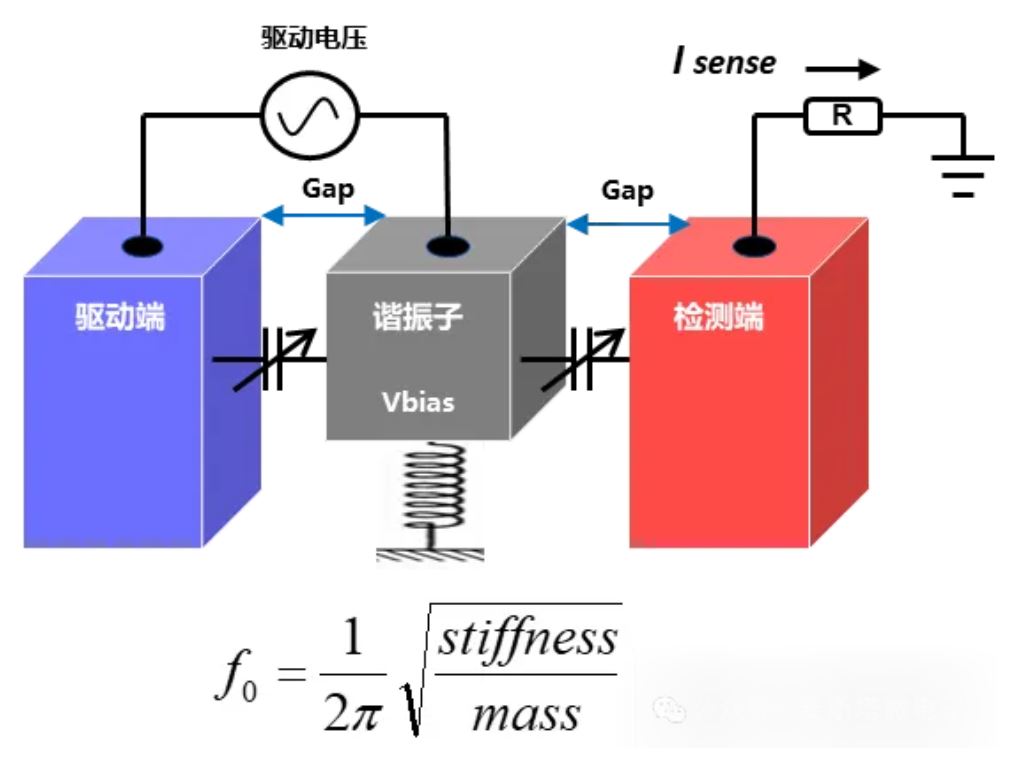

MEMS 振蕩器的核心是一個微小的機械諧振結構，通常由硅等材料制成。這個微機械結構的尺寸通常在微米甚至納米級別，肉眼難以直接察覺。其工作原理基于靜電驅動和機械振動的結合。
想象一下，一個微小的彈簧振子，它的一端固定，另一端可以自由振動。在MEMS 振蕩器中，通過在振子的兩側施加交變的靜電場，就像給彈簧振子施加了一個周期性變化的力。當靜電場的頻率與振子的固有頻率相匹配時，振子會發生共振，產生穩定的機械振動。這種機械振動通過檢測電極轉化為電信號，從而輸出精確的時鐘信號。
更具體地說，MEMS 振蕩器主要由以下幾個部分組成：微機械諧振器、驅動電極、檢測電極和控制電路。微機械諧振器是核心部件，它的設計和制造工藝直接影響振蕩器的性能。驅動電極負責產生靜電場來驅動諧振器振動，而檢測電極則用于將諧振器的機械振動轉化為電信號。控制電路則用于調節和穩定振蕩器的工作狀態，確保輸出信號的精度和穩定性。
MEMS 振蕩器卓越特性
? 高精度與穩定性
MEMS 振蕩器繼承了 MEMS 技術的高精度特點。由于其微機械結構的尺寸可以精確控制，且制造工藝成熟，能夠?qū)崿F(xiàn)非常高的振蕩頻率精度。同時，由于微機械結構的剛性和穩定性，MEMS 振蕩器在不同的工作條件下（如溫度變化、振動等）能夠保持良好的穩定性，輸出穩定的時鐘信號。
? 低功耗
相比傳統的石英晶體振蕩器，MEMS 振蕩器具有更低的功耗。這是因為其微機械結構的質量?。ㄊ⒄褡拥?/3000），驅動所需的能量低，且控制電路的設計也更加高效。在便攜式電子設備和物聯網應用中，低功耗特性顯得尤為重要，因為它可以延長電池壽命，提高設備的續航能力。
? 小型化與集成化
MEMS 振蕩器的尺寸非常小，可以輕松集成到各種電子設備中。隨著 MEMS 技術的不斷發展，甚至可以將多個功能集成到一個芯片上，實現更高的集成度和更小的體積。這使得 MEMS 振蕩器在智能手機、AR眼鏡、智能手表等小型化設備中具有廣泛的應用前景。
? 快速啟動
在某些應用中，快速啟動是一個關鍵要求。MEMS 振蕩器由于其微機械結構的快速響應特性，可以在很短的時間內達到穩定的工作狀態。這對于需要即時響應的設備（如緊急通信設備、汽車安全系統等）來說是一個顯著的優勢。
? 抗沖擊與可靠性
MEMS 振蕩器的微機械結構具有較高的抗沖擊能力（>60000g），可以在惡劣的環境中保持正常工作。此外，由于其制造工藝成熟，內部結構簡單，可靠性高，使用壽命長。這些都是其在工業和特殊應用中受到青睞的重要原因。 總之，MEMS 振蕩器以其高精度、低功耗、小型化、快速啟動和高可靠性等獨特特性，正在逐漸取代傳統的石英晶體振蕩器，成為現代電子設備中不可或缺的關鍵部件。隨著科技的不斷進步，我們有理由相信，MEMS 振蕩器將在更多的領域發揮重要作用，為我們的生活帶來更多的便利和創新。
麥斯塔微電子作為一家專注于自主研發MEMS振蕩器的科技企業，至今已經量產多款MEMS振蕩器產品，其在功能、性能、封裝和功耗等方面均達到國際先進水平。麥斯塔微電子擁有上百項相關專利技術，致力于成為全球領先的一站式MEMS時鐘解決方案提供商，為客戶持續提供具有國際競爭力的MEMS時鐘產品。
