【導讀】金屬膜電阻（Metal Film Resistor）是在高純度陶瓷基板（通常為Al?O?）表面，通過真空沉積工藝形成鎳鉻合金（NiCr）或氮化鉭（TaN）薄膜，再經激光微調達到目標阻值的精密電阻器。
一、金屬膜電阻技術特性與制造工藝
1.1 定義與結構
金屬膜電阻（Metal Film Resistor）是在高純度陶瓷基板（通常為Al?O?）表面，通過真空沉積工藝形成鎳鉻合金（NiCr）或氮化鉭（TaN）薄膜，再經激光微調達到目標阻值的精密電阻器。其核心結構包含：
基材：96%氧化鋁陶瓷（熱導率24W/mK）
電阻層：厚度0.1-1μm的合金薄膜
保護層：環氧樹脂/玻璃釉涂層（耐壓>500V）
端電極：銀鈀合金（AgPd）鍍鎳結構
1.2 工作原理
電阻值由薄膜材料電阻率（ρ）、長度（L）、寬度（W）和厚度決定，公式為：
通過激光刻蝕形成螺旋溝道，精確調整L/W比值，實現±0.1%的阻值控制精度。
1.3 核心性能參數對比
二、應用場景與成本模型
2.1 主要應用領域
精密儀器
萬用表基準電阻：±0.05%精度，TCR<±10ppm/℃
醫療傳感器：噪聲<0.5μV/V，通過ISO 13485認證
汽車電子
ECU信號調理：AEC-Q200認證，耐硫化物>1000h
BMS電壓采樣：0.1%匹配精度，耐壓>100V
工業控制
PLC模擬量模塊：年漂移率<±0.02%
變頻器驅動電路：脈沖負載能力>10倍額定功率
消費電子
手機快充電路：0402封裝，耐回流焊3次
音頻設備：無感設計（L<5nH），THD<0.01%

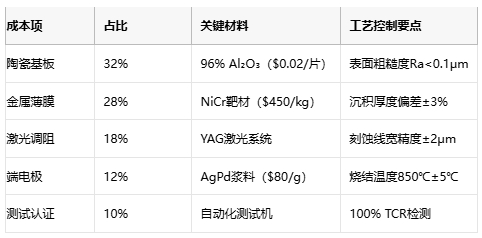

2.2 成本構成分析（以0805封裝1kΩ±1%為例）
三、頭部原廠技術對比

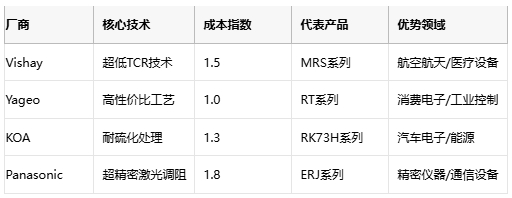

3.1 國際頭部廠商

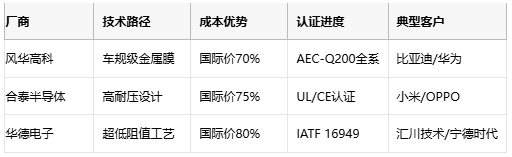

3.2 國內廠商突破

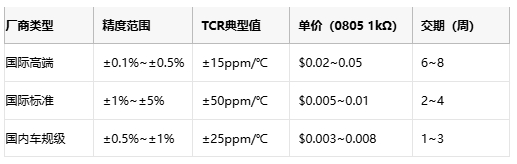

3.3 成本-性能平衡矩陣
四、選型要?jiǎng)t與趨勢展望
4.1 關鍵選型參數
精度匹配
數字電路：±1%精度（單價$0.005）
模擬采樣：±0.1%（成本增加300%）
功率降額曲線
環境溫度每升高25℃，功率容量下降20%
70℃時0805封裝功率需降額至0.08W
高頻特性
分布電容：<0.5pF（1MHz下阻抗偏差<0.1%）
自感系數：<10nH（100MHz應用場景）
4.2 技術發展趨勢
微型化：01005封裝（0.4×0.2mm）量產普及
高功率：1206封裝功率提升至0.25W（傳統0.125W）
智能化：內置溫度傳感器（精度±1℃）
綠色制造：無鉛化率>95%（RoHS 3.0標準）
