隨著電子系統智能化需求的爆發式增長，基準電壓源作為信號鏈的“標尺”，其精度直接影響整個系統的測量與控制能力。2025年全球基準電壓芯片市場規模預計突破38億美元，其中汽車電子與工業自動化領域占比超60%。然而，面對齊納二極管、帶隙基準等多元技術路線，以及初始精度、溫漂、噪聲等關鍵參數，設計者如何權衡選擇？本文結合技術原理與行業場景，深度解析基準電壓源的選型邏輯。
一、基準電壓源的核心作用：電子系統的“度量衡”
基準電壓源是電子系統中的“電壓錨點”，提供不受外部干擾的穩定參考值，直接影響以下關鍵環節：
1. ADC/DAC性能：模數轉換精度直接依賴基準電壓穩定性，±0.1%的基準偏差可導致12位ADC產生4 LSB誤差。
2. 傳感器信號調理：在溫度、壓力等傳感器應用中，基準電壓的溫漂會引入系統性測量誤差。
3. 電源管理：電池監測（BMS）、LDO穩壓等場景中，基準源直接影響過壓/欠壓保護閾值精度。
行業案例：某電動汽車BMS系統因基準電壓源溫漂超標（>50 ppm/℃），導致電池SOC估算誤差達8%，最終引發召回事件。

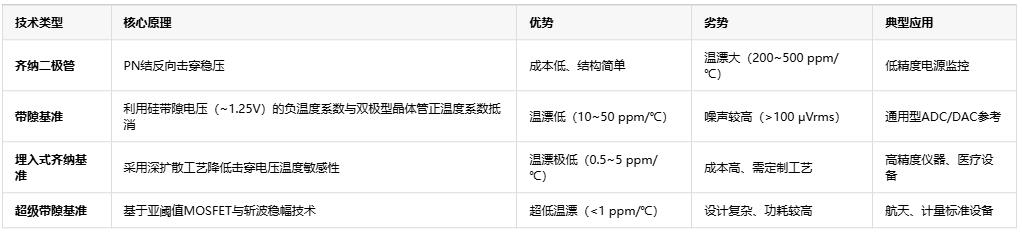

二、四大基準電壓源技術路線對比
為滿足不同場景需求，基準電壓源衍生出以下核心技術：
三、選型五大黃金參數與場景適配
1. 初始精度（Initial Accuracy）
●定義：出廠時的電壓偏差范圍，通常以百分比表示（如±0.05%）。
●場景適配：
●高精度儀器（24位ADC）：需優于±0.02%。
●消費電子（12位ADC）：可放寬至±0.1%。
2. 溫度漂移（Temperature Drift）
●定義：電壓隨溫度變化的比率（ppm/℃），需區分線性漂移與曲率漂移模型。
●設計技巧：對于寬溫環境（-40~125℃），建議采用高階補償?shù)穆袢胧烬R納基準，如ADI的ADR45xx系列（1 ppm/℃）。
3. 長期穩定性（Long-Term Drift）
●定義：工作1000小時后的電壓變化（ppm/√kHr），反映老化效應。
●行業數據：工業級基準電壓源通常要求<50 ppm/√kHr，而計量級需<5 ppm/√kHr。
4. 負載調整率（Load Regulation）
●定義：輸出電壓隨負載電流波動的變化率，直接影響動態負載場景的穩定性。
●優化策略：選用低輸出阻抗基準源（<0.1Ω）或在外部添加緩沖放大器。
5. 噪聲性能（Noise）
●定義：10 Hz~100 kHz頻段內的電壓噪聲密度（μVrms）。
●選型案例：在CT/MRI醫療影像設備中，需選擇噪聲<5 μVrms的基準源（如TI的REF70xx）。
四、典型行業應用場景與選型方案
1. 汽車電子
●挑戰：溫度范圍寬（-40~150℃）、振動與EMC干擾大。
●方案：選擇AEC-Q100認證的埋入式齊納基準，如MAX6126（2 ppm/℃，±0.02%精度）。
2. 工業自動化
●挑戰：24小時連續工作、PLC信號鏈需高長期穩定性。
●方案：采用帶外部修調功能的LM399（6 ppm/√kHr老化率），定期校準消除漂移。
3. 醫療設備
●挑戰：低噪聲、高可靠性。
●方案：LTC6655（0.25 ppm/℃溫漂，1.25 μVrms噪聲）配合屏蔽罩與濾波電路。
五、常見設計誤區與避坑指南
1. 忽視PCB布局影響
●錯誤案例：基準源輸出引腳與開關電源走線平行，引入100 mV級噪聲。
●解決措施：采用星型接地、獨立鋪地層，并遠離高頻信號線。
2. 忽略散熱設計
●錯誤案例：基準芯片未加散熱焊盤，結溫上升導致溫漂倍增。
●解決措施：計算功率損耗（P=Vref×Iq），必要時添加散熱銅箔。
3. 動態負載未緩沖
●錯誤案例：ADC參考引腳直接連接多路采樣開關，負載瞬變引發電壓跌落。
●解決措施：使用低輸出阻抗基準或添加緩沖器（如ADA4522）。
結語：基準電壓源選型的技術趨勢與未來展望
隨著5G、自動駕駛和AIoT的快速發展，基準電壓源的性能邊界持續被突破：
1. 新材料突破：基于GaN和SiC的基準源可耐受200℃以上高溫，助力深井勘探與航天領域。
2. 智能化補償：內置溫度傳感器與DAC的“自校準基準芯片”（如MAXIM的MAX6325）可實現動態溫漂校正。
3. 集成化設計：將基準源、ADC、信號鏈集成于單一芯片（SoC），減少PCB干擾（如ADI的AD7124-8B）。
對于設計者而言，基準電壓源的選型既需要深入理解技術參數，也要結合應用場景進行全生命周期考量。唯有如此，方能確保電子系統在復雜環境中始終穩定如一。
