【導讀】磁珠電感（Ferrite Bead）是一種由鐵氧體材料制成的抗干擾元件，其核心功能是抑制高頻噪聲。不同于傳統電感，磁珠利用鐵氧體的高頻損耗特性將電磁干擾轉化為熱能消耗，而非儲存能量。從結構上看，磁珠由鐵氧體磁芯和貫穿導體制成，形成“單匝線圈”結構，這種設計使其分布電容顯著低于多匝繞線電感。
一、 磁珠電感技術解析：定義與工作原理
磁珠電感（Ferrite Bead）是一種由鐵氧體材料制成的抗干擾元件，其核心功能是抑制高頻噪聲。不同于傳統電感，磁珠利用鐵氧體的高頻損耗特性將電磁干擾轉化為熱能消耗，而非儲存能量。從結構上看，磁珠由鐵氧體磁芯和貫穿導體制成，形成“單匝線圈”結構，這種設計使其分布電容顯著低于多匝繞線電感。
磁珠的電磁行為可通過 R-L串聯等效模型精確描述：總阻抗Z=√(R2 + (2πfL)2。其中：
●電阻分量(R)：代表鐵氧體磁芯的損耗特性，隨頻率升高而增大
●感抗分量(L)：由磁芯導磁率決定，在低頻段主導阻抗特性
在高頻段（通常>100MHz），電阻分量占據主導地位，此時磁珠表現出強烈的耗能特性。例如一顆標稱120Ω@100MHz的磁珠，在100MHz時電阻分量可達110Ω，感抗僅約20Ω，噪聲能量在此轉化為焦耳熱10。這種物理機制使其成為高頻噪聲的理想濾波器，特別適用于抑制開關電源的GHz級開關噪聲48。
磁珠的頻率響應特性是其核心技術指標。典型阻抗曲線呈現“單峰”形態：從低頻開始阻抗隨頻率升高而增大，在自諧振頻率(SRF)達到峰值，之后因分布電容效應逐漸下降。以村田BLM02BX151SN1為例，其在100MHz時阻抗150Ω，但峰值阻抗380Ω出現在1GHz處2。這種非線性特性要求工程師必須根據目標噪聲頻段選擇對應SRF的型號，否則可能導致濾波失效。
二、磁珠的核心優勢解析
在高頻噪聲抑制領域，磁珠憑借獨特的物理結構和材料特性，展現出六大技術優勢：
●極致高頻性能：鐵氧體磁芯在GHz頻段仍保持高磁導率，阻抗值可達傳統電感的5倍以上。TDK的MMZ系列在1GHz下阻抗達600Ω，能有效濾除PCIe 4.0的16GT/s信號諧波10。
●微型化封裝：采用多層疊層工藝，0201封裝（0.6×0.3mm）比米粒更小，Murata的008004尺寸僅0.25×0.125mm，為5G手機射頻前端節省70%占位空間。
●超低直流損耗：直流電阻（DCR）可低至0.01Ω（Würth WE-CNSW系列），在1A電流下僅產生10mV壓降，遠低于功率電感的50-100mΩ，避免電源軌電壓跌落。
●電磁屏蔽效能：閉合磁路結構可吸收90%磁場輻射，雙線共模磁珠（如Murata BNX系列）對共模噪聲抑制比>30dB，無需接地即實現電磁屏蔽。
●溫度穩定性：汽車級產品（Vishay VJ系列）在-55℃~150℃溫域內阻抗波動<15%，滿足引擎艙內ECU的可靠性要求。
●成本效益比：同等頻段性能下，單價僅為繞線電感的1/3-1/5，BLM系列批量?jī)r(jià)約$0.002/顆，極適合消費電子大規模采用。

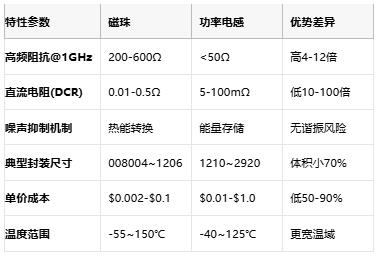

表：磁珠與傳統電感的特性對比
三、應用場景全景分析
3.1 電源濾波：噪聲抑制的第一道防線
在開關電源（SMPS）中，磁珠是抑制高頻傳導噪聲的關鍵元件。當DC-DC轉換器開關頻率達2MHz時，產生的5-10次諧波正好落在10-100MHz的EMI敏感頻段。在Buck電路輸出端串聯一顆Z@100MHz=120Ω的磁珠（如Murata BLM18PG121SN1），可將傳導騷擾降低15dBμV以上，輕松通過FCC Class B認證。
USB接口電源濾波是典型應用案例。USB 3.0的5Gbps數據傳輸會向VBUS線耦合2.5GHz噪聲，選用Würth WE-CBF系列磁珠，其在2.5GHz仍保持220Ω阻抗，同時DCR<0.1Ω避免影響充電電流。實測表明該方案可降低輻射發射6dB，同時維持5V/3A的PD快充能力。
3.2 信號完整性守護者
高速數字總線中，磁珠解決信號完整性與EMC的平衡難題：
●HDMI 2.1傳輸線：在TMDS差分對串聯共模磁珠（如TDK MPZ1608S102A），抑制8K視頻信號的高頻輻射，同時保持12Gbps數據率下的眼圖張開度>0.3UI。
●PCIe 4.0時鐘線：村田BLM18AG102SN1在16GHz頻點阻抗達180Ω，有效濾除參考時鐘的相位噪聲，同時插入損耗<0.5dB，確保誤碼率<10?12。
3.3 共模噪聲抑制
在AC/DC電源輸入端，共模磁珠與Y電容構成π型濾波器。采用雙線并繞結構的BNX系列磁珠，可對30MHz以下的共模噪聲提供50Ω阻抗，同時差模阻抗<5Ω避免影響正常供電。配合接地的Y電容，該方案在150kHz-30MHz頻段提供>40dB的共模衰減。
四、成本結構與選型要?jiǎng)t
4.1 成本深度解析
磁珠的成本構成呈現典型的 “材料主導型”特征：
●鐵氧體磁芯：占比40-55%，高性能鎳鋅鐵氧體比錳鋅貴3倍
●電極材料：銀漿成本占15-20%，貴金屬價格波動顯著
●封裝樹脂：耐高溫環氧樹脂占10-15%
●制造工藝：流延疊層工藝效率比繞線電感高6倍，攤薄后僅占10%

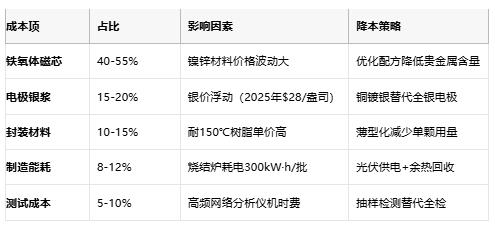

表：磁珠成本結構及優化策略
國產化帶來顯著成本優勢：順絡電子的BLM01系列比Murata同規格產品價格低30%，通過采用銅電極（DCR增加0.05Ω）和優化磁芯配方實現。在消費電子領域，這種差異使單板BOM成本降低$0.15。
4.2 選型工程方法論
基于場景的選型策略：
表：磁珠選型核心參數矩陣
黃金選型法則：
1. 噪聲頻段匹配：通過頻譜分析確定噪聲主頻f<sub>noise</sub>，選擇SRF≈(1.2-1.5)f<sub>noise</sub>的型號
2. 電流雙重校驗：滿足I<sub>rated</sub>≥1.25×I<sub>dc</sub>且I<sub>sat</sub>≥2×I<sub>peak</sub>
3. DCR壓降約束：ΔV=I×DCR需小于允許紋波（如LDO輸入需ΔV<50mV）
4. 封裝熱耦合：0402封裝熱阻約800℃/W，1A電流時溫升達80℃，需避開發熱源
典型選型失誤案例：
●誤用普通磁珠于電機驅動：500mA瞬態電流導致TDK MPZ1608S102A飽和，阻抗下降90%。正確選型應使用I<sub>sat</sub>≥2A的MPZ2012S102A。
●GHz噪聲選低頻磁珠：對Wi-Fi 6E的5.8GHz噪聲選用SRF=1GHz的磁珠，實測插入損耗僅3dB。應選SRF≥7GHz的Murata BLM18AG102SN110。
五、頭部原廠全對比：技術路線與市場定位
5.1 國際巨頭：高端性能引領者

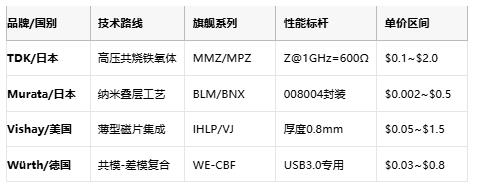

表：國際磁珠原廠技術對比
●TDK：憑借MMZ系列在基站射頻市場占據60%份額，其采用鈷摻雜鐵氧體使截止頻率延伸至3GHz，但單價高達$2.0（較國產貴10倍）。
●Murata：消費電子霸主，BLM15系列全球年出貨超20億顆。其超流延工藝實現0.5μm層厚，008004磁珠單價$0.015，為iPhone供應占比70%。
●Würth：創新性信號完整性優化磁珠，WE-CBF系列在10GHz頻點插損<0.2dB，成為PCIe 5.0認證套件標配，單顆$0.25。
5.2 國內領軍者：性價比破局者

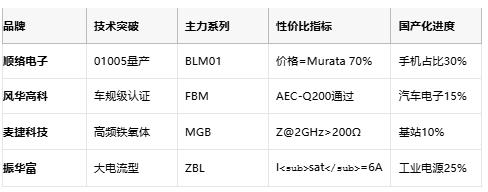

表：國產磁珠原廠競爭力分析
●順絡電子：2024年01005磁珠月產能達3億只，單價$0.0011（Murata為$0.0015），已進入小米、傳音供應鏈。通過銅電極替代銀漿降低材料成本15%，但DCR增加0.02Ω。
●風華高科：FBM-A系列通過AEC-Q200 Grade 1認證，-55~150℃溫域內ΔZ<10%，單價$0.08（對標Vishay VJ的$0.12），在比亞迪車用DC-DC模塊占比超40%。
●麥捷科技：MGB-HF系列采用釔摻雜鐵氧體，Z@2GHz=220Ω達TDK 90%性能，單價僅$0.05（TDK MMZ為$0.55），已用于華為5G RRU單元。
六、選型決策指南與未來趨勢
6.1 場景化選型策略
●消費電子（手機/TWS耳機）：優選Murata BLM01/順絡BLM01系列，0402封裝，Z@2.4GHz>100Ω，單價<$0.003
●汽車電子（ECU/ADAS）：必選Vishay VJ/風華FBM-A系列，滿足AEC-Q200，150℃ ΔZ<15%
●工業電源（伺服驅動）：TDK MPZ/Würth WE-CNSW系列，I<sub>sat</sub>≥5A，DCR<0.01Ω
●基站射頻（AAU/RRU）：TDK MMZ/麥捷MGB-HF系列，Z@3GHz>300Ω，插損<0.5dB
6.2 成本優化路徑
●冗余設計替代：在非關鍵路徑用兩顆國產磁珠并聯（成本$0.006）替代單顆TDK（$0.5），阻抗提升40%
●混合方案：電源輸入級用TDK MPZ（EMI抑制），輸出級用順絡（濾波），單板成本降35%
●封裝降級：對<2GHz噪聲，將0603封裝換為0402，占板面積減半且單價降30%
6.3 技術演進方向
●超高頻材料：氮化鐵磁芯實驗室樣品將截止頻率推至15GHz，滿足6G通信112GHz頻段需求
●智能磁珠：內嵌MEMS傳感器實時監測溫升與飽和狀態，TI已推出集成ADC的智能濾波模塊
●3D集成：順絡電子與中芯國際合作開發TSV磁珠，可堆疊在PMIC上方，減少PCB占位90%
設計箴言：
“高頻噪聲磁珠擋，低頻儲能電感扛；阻抗電流需算清，布局緊湊噪聲亡?！?/p>
在5G與電動汽車驅動的電磁環境日益復雜背景下，磁珠已從輔助元件升級為系統可靠性的核心守護者。唯有深入理解其物理本質，精準把握“頻率-阻抗-成本”三角平衡，才能在性能與商業競爭中贏得先機。
