【導讀】繼電器是一種電控制器件，是當輸入量（激勵量）的變化達到規定要求時，在電氣輸出電路中使被控量發生預定的階躍變化的一種電器。它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路）之間的互動關系。
通常應用于自動化的控制電路中，它實際上是用小電流去控制大電流運作的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。

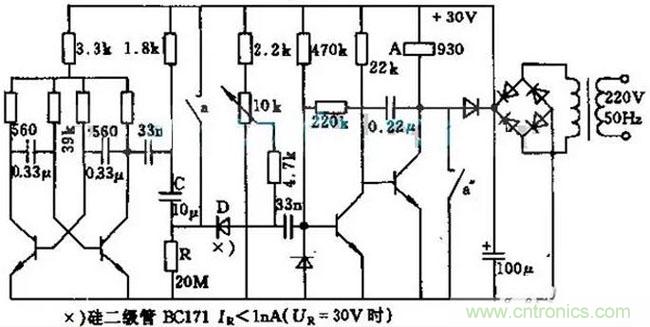

繼電器開關電路圖（一）：延遲吸合繼電器開關控制電路圖
本文介紹的是一款延遲吸合繼電器開關控制電路圖。如下圖所示，在接通電源后，時間流程開始電容C首先放電而后通過20M從點電阻充電。
繼電器開關電路圖（二）

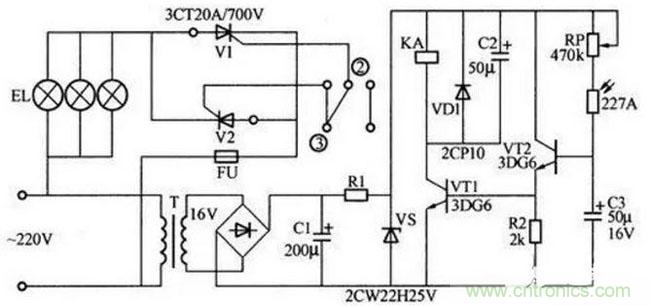

繼電器光控開關電路如下圖，主要特點是白天有光照，燈泡不亮，夜晚黯淡無光，電路自動通電，燈泡亮起。
白天在較強光照下，光導管227A（一種光敏電阻）兩端阻值很小，約20~50kΩ，晶體管VT2獲得基極電流而導通，VT1從R2上得到正偏電壓也導通，繼電器線圈KA得電，繼電器的常閉觸電②、③斷開，兩只晶閘管V1和V2沒有觸發信號而不導通，因而燈泡EL不亮。
夜幕降臨時，隨著光照強度下降，光導管227A的阻值不斷增加，最終可達1MΩ左右，VT1因基極電流太小而截止，VT1也相應截止，繼電器KA失電釋放，常閉觸電②、③閉合，晶閘管V1、V2因其兩控制相連而處于雙向導通狀態，電源被接通，照明燈亮。
圖中，電容器C3用于防止夜間瞬時強光干擾引起照明燈熄滅。而當光亮強度在臨界點附件緩慢變化時，易引起繼電器顫動而使燈光閃動，C2可以過濾掉脈沖電流，避免照明燈閃亮。
繼電器開關電路圖（三）
傳統室內燈光控制為墻壁開關的簡單控制模式，完全由人操控，因為進入室內人員的節能意識不足，隨意將所有燈打開，造成能源的浪費。本裝置經過智能處理器分析處理再決定燈開關電源最終打開與否，有效地避免了實際教室內部的通電即亮的情況的發生。

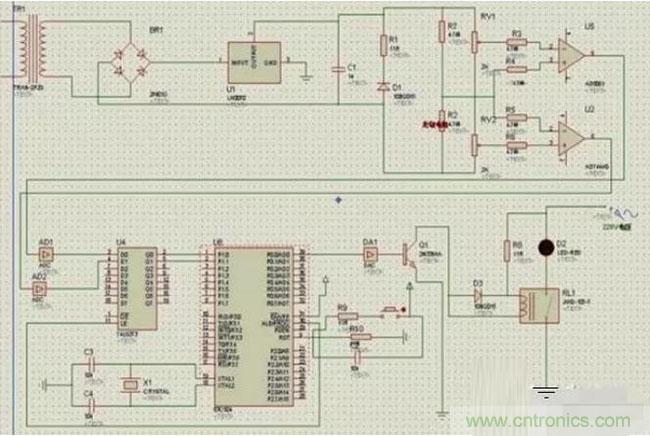

本設計主要是完成室內燈光的自動調節功能。由光敏電阻進行光線強度的采集，并由光敏電阻的特性得到相應的模擬信號量，交由MSC51單片機，MSC51單片機在接收到信號之后做出相應的處理，給出控制信號，控制繼電器的接通與否，從而實現燈光的智能控制。此設計在保證有效照明強度的調解下，合理的控制燈管的數量，從而實現了節能的目的。
解決室內公共照明的電能浪費問題。由光敏電阻采集光強信號，經轉換得到數字信號交單片機分析判斷處理，再由繼電器控制燈光照明電路，最終決定燈光電源開與否，從而節約電能。創新方面，光敏電阻對室內光線感光結合單片機綜合控制，改變傳統的控制模式，合理控制照明燈的數量。關鍵點在于信號的采集及 MCS-51邏輯判定部分。本裝置由智能處理器進行分析給出控制信號，有別于 傳統燈光控制模式。
傳統室內燈光控制為墻壁開關的簡單 控制模式，完全由人操控，因為進入室內人員的節能意識不足，隨意將所有燈打開，造成能源的浪費。此外利用光敏電阻進行實時的光強信號的采集，得出實時的光照強度。裝置的使用者僅僅需要按照平時的習慣接通電源即可，最終能否打開燈的電源，還得依賴于智能處理器給出的控制信號，整個過程由智能控制器自動完成。最大的三個優勢 1、節能 2、造價低廉 3、自動完成燈線強度的調節 本裝置適用于類似于學校教室的室內照明環境。目前教室的燈光控制完全由人的意念決定，導致電能的嚴重浪費。由于此設備造價低廉，線路連接和改造簡單，易推廣應用，經濟效益可觀。
繼電器開關電路圖（四）

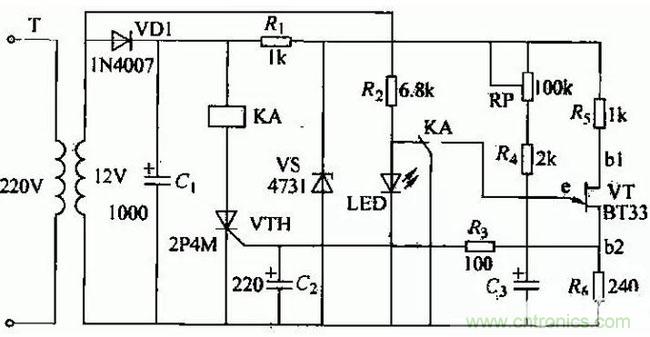

JS20單結晶體管時間繼電器電路設計
電路原理：電路由延時環節、鑒幅器、輸出電路、電源和指示燈五部分組成。電源的穩壓部分由電阻R，和穩壓管vs構成，為延時環節供電，輸出電路中的晶閘管VTH和繼電器。KA則由半波整流電路直接供電。當接通電源后，經二極管VD1整流、電容cl濾波、并經RJ和VS的穩壓后，通過RP1、R4對電容G進行充電。
電容G上電壓按指數規律逐漸升高，當此電壓大于單結晶體管VT的峰點電壓時，單結晶體管導通，G經VT的eb1極和風放電，在風上輸出脈沖電壓，觸發藩閘管VTH導通使繼電器KA吸合，KA的觸頭同時將C3短路，使之迅速放電，單結晶體管的ebl之間電壓迅速下降，當降到Vr.的谷點電壓時，Vr關閉。同時LED指示燈點亮。當切斷電源時，繼電器KA釋放，電路恢復原始狀態，等待下次動作。通過調節RP.可以調整延時時間。
繼電器開關電路圖（五）

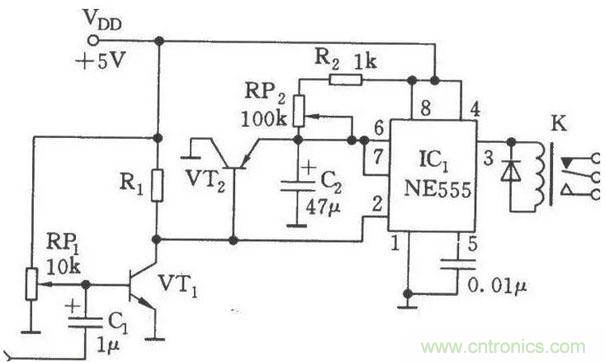

如下圖所示，該電路由聲音檢測電路和單穩觸發電路組成，執行元件為繼電器.VT1完成輸入音頻信號的放大，當有信號來時，使555置位，K吸合。同時，VT2導通，C2上的電荷通過555內部的放電管和VT2迅即放完。聲音過后，VT1、VT2截止，C2通過R2、RP2對其充電，單穩態電路的暫穩時間td=l.1（R2 RP2）C2，延時范圍在0.05~0.5秒，可通過RP2來調節。
