【導讀】電壓跟隨器是共集電極電路，信號從基極輸入，射極輸出，故又稱射極輸出器?；鶚O電壓與集電極電壓相位相同，即輸入電壓與輸出電壓同相。這一電路的主要特點是：高輸入電阻、低輸出電阻、電壓增益近似為 1，所以叫做電壓跟隨器。
01、電壓跟隨電路
電壓跟隨器是共集電極電路，信號從基極輸入，射極輸出，故又稱射極輸出器。基極電壓與集電極電壓相位相同，即輸入電壓與輸出電壓同相。這一電路的主要特點是：高輸入電阻、低輸出電阻、電壓增益近似為 1，所以叫做電壓跟隨器。

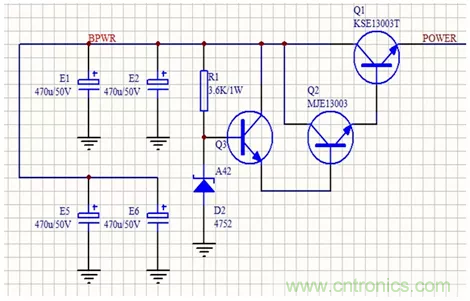

（電壓跟隨器電路）
02、電壓跟隨器的作用及特點
那么，電壓跟隨有什么作用呢？概括地講，電壓跟隨器起緩沖、隔離、提高帶載能力的作用。
共集電路的輸入高阻抗，輸出低阻抗的特性，使得它在電路中可以起到阻抗匹配的作用，能夠使得后一級的放大電路更好的工作。
電壓隔離器輸出電壓近似輸入電壓幅度，并對前級電路呈高阻狀態，對后級電路呈低阻狀態，因而對前后級電路起到“隔離”作用。
電壓跟隨器常用作中間級，以“隔離”前后級之間的影響，此時稱之為緩沖級?；驹磉€是利用它的輸入阻抗高和輸出阻抗低之特點。
電壓跟隨器的輸入阻抗高、輸出阻抗低特點，可以極端一點去理解，當輸入阻抗很高時，就相當于對前級電路開路；當輸出阻抗很低時，對后級電路就相當于一個恒壓源，即輸出電壓不受后級電路阻抗影響。一個對前級電路相當于開路，輸出電壓又不受后級阻抗影響的電路當然具備隔離作用，即使前、后級電路之間互不影響。
03、關于 AD 前面的電壓跟隨器

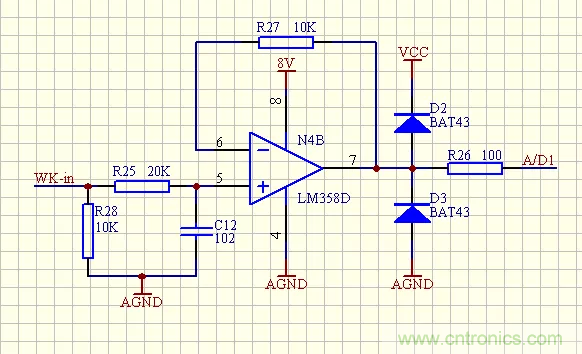

R25 的作用是消反射的，運放的 5、6 角理論上是電壓相同的，且輸入阻抗是無窮大！那么輸入信號的電流主要是通過 R28 流入地，也就是輸入點的電壓在 WK-in 點形成，理論上不會有電流流入 R25。如果沒有 R25，那么信號就會 100%反射到 WK-in 上。如果信號源的內阻非常的大，也就是帶載的能力很差，反射的信號就會在 R28 的輸入點附近形成很強的發射震蕩，也就是“回音”這樣的噪聲，經過放大就會使輸出信號質量很差，R25 和 C12 的接入可以把在 5pin 的反射信號有效地吸收，高頻的反射信號通過 C12 泄放到地（AGND）R25 把反射的信號阻隔在 5pin 的輸入端。
那么，R25 為什么是 20K 呢？這個可能是經驗值，R25 大了就會影響到 5pin 的信號強度畢竟運放不是理想的在說也同樣會反射大量的信號，小了就像導線一樣不能阻擋反射信號。通常會取到 R28 的 2-3 倍這個樣子。R28、R25、R27 的選取和運放的工作阻抗有關。D2、D3 靜電鉗位，100ohm 電阻不是阻抗匹配！通常的電路都有內阻，一般的數字電路的普遍內阻在 100ohm 左右，也就是 VCC 5V 的情況下，最大輸出電流是 50mA 的樣子，所以電路中常用 100ohm 的電阻來消反射。這樣的電路中的輸出功率最大也就是阻抗匹配！電流也最大。
04、電壓跟隨器的相關問題
什么樣的電路中用到電壓跟隨器呢？濾波電路與放大電路之間需要嗎？
◆ 電壓跟隨器的輸入阻抗很大，輸出阻抗很小，在電路中其阻抗變換的作用。簡單理解就是增強信號的驅動能力。
◆ 濾波電路如果是有源濾波器，輸出阻抗很小（運放輸出阻抗?。?，與放大電路之間不需要加跟隨器。
◆ 如果是無源濾波器，輸出阻抗較大，如果后面放大器是同相放大器，其輸入阻抗很大，也無需跟隨器。
◆ 如果是無源濾波器，輸出阻抗較大，如果后面放大器是反向放大器，其輸入阻抗較小，需要加跟隨器，否則，會影響放大器的精度。
