精度計算器（ACCU）有助于數據轉換器應用電路的設計和分析。它計算理想數據轉換器的直流精度。該程序適用于HP? 50g計算器或免費的PC模擬器。
介紹
Steve Edwards是一位經驗豐富的模擬設計工程師，他編寫了幾個計算器來自動執行重復性任務。這些工具正在共享，以幫助其他模擬設計工程師選擇、指定和表征模擬電路。我們將總結一個這樣的工具的功能，即精度計算器。
精度計算器
精度計算器（ACCU）有助于數據轉換器應用電路的設計和分析。它計算理想數據轉換器的直流精度，涵蓋模數轉換器（ADC）和數模轉換器（DAC）。數據轉換器的直流精度是與理想線性傳遞函數的最大偏差的量度。HP 50g手持計算器是一個方便的工具，但也有一個免費的模擬器，可以在許多使用Windows?操作系統的計算機上運行。

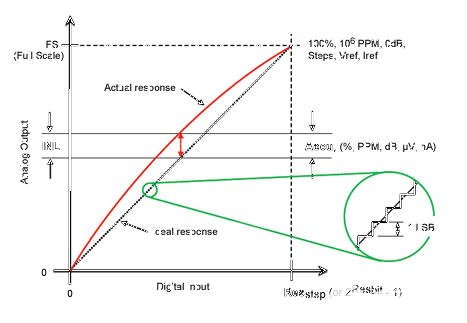

圖1.數據轉換器輸入到輸出傳遞函數的精度參數。
精度計算器的完整信息包，包括免費仿真器，可以在Steve的模擬設計計算器頁面上找到。
AACU用戶指南（作為AACU程序包的一部分提供）提供了計算器的使用說明，數據轉換器精度問題背后的理論和方程式，最重要的是，提供了其在電路設計和分析中使用的實際示例。
行業可以互換地指定不同單位的通用參數。計算器允許使用任何單位輸入，然后顯示替代單位。這允許用戶使用不同的單元快速評估設備。例如，分辨率可以作為位或多個步驟輸入。精度可以用滿量程百分比（%）、百萬分之一 （PPM）、分貝 （dB） 或微伏 （μV） 來衡量。還支持基于電流的轉換器。
圖2.ACCU 顯示。
用戶指南教程詳細介紹了如何計算數據轉換器直流精度。一個實際示例說明了如何使用 ACCU 解決常見的設計問題。該示例將我們從輸入數據到求解和查找轉換器，并提供了探索替代精度部件的快速方法。
