【導讀】許多應用都需要寬輸入和/或輸出電壓范圍，例如電池供電系統。在輸入電壓可能低于或高于輸出電壓的情況下，電源需要調節其輸出電壓。只要不需要接地隔離，四開關降壓-升壓拓撲結構就能為此類應用提供超高的效率和功率密度。此外，降壓-升壓穩壓器非常靈活，可用作單純的降壓電源或升壓（帶短路保護）電源。
新器件如何相比上一代大電流降壓-升壓型μModule穩壓器實現更高的能效比和更好的熱性能。
許多應用都需要寬輸入和/或輸出電壓范圍，例如電池供電系統。在輸入電壓可能低于或高于輸出電壓的情況下，電源需要調節其輸出電壓。只要不需要接地隔離，四開關降壓-升壓拓撲結構就能為此類應用提供超高的效率和功率密度。此外，降壓-升壓穩壓器非常靈活，可用作單純的降壓電源或升壓（帶短路保護）電源。
ADI公司的μModule部門開發了多款降壓-升壓穩壓器。其中，LTM8045、LTM8049、LTM8083和LTM4693適用于低電流應用。而LTM4607系列、LTM8055系列以及新發布的LTM4712降壓-升壓模塊支持大電流應用（高達12 A）。LTM4607/LTM4605/LTM4609系列內部集成了控制器和MOSFET，但需要在PCB上連接外部功率電感和檢測電阻(RSENSE)，以構成完整的電源解決方案，如圖1所示。而LTM8054、LTM8055和LTM8056則將功率電感和RSENSE集成到μModule封裝中，從而簡化了客戶的設計和布局工作，如圖2所示。與LTM4607系列相比，LTM8055系列提供了更小尺寸的解決方案，但其輸出電流受限于小尺寸集成電感，因此熱性能和效率方面存在一定局限性。
2023年，ADI發布了新款大電流、四開關降壓-升壓穩壓器LTM4712。這是一款36 VIN（最大值）、12 A功率模塊，采用高密度16 mm × 16 mm × 8.34 mm BGA封裝。它采用ADI專有的先進組件封裝技術，將高性能功率電感集成到封裝中。圖3顯示了該模塊中集成的專有電流檢測方案。這不僅節省了空間，而且還有效減少了額外的功率損耗。該器件采用先進的降壓-升壓控制器和高級ADI封裝，能夠在寬輸入輸出電壓范圍內實現超高的功率水平、功率密度、效率和出色的熱性能。
LTM4712具有快速逐周期電流模式控制功能，有助于實現可靠的保護和平穩的模式轉換。當采用并聯配置以支持更高電流的應用時，它有助于實現出色的均流功能。此外，這款新器件支持可選的恒定輸出電流模式，可用于電池充電應用，同時還允許冗余輸入，從而增強其作為冗余電源的通用性。
圖1：LTM4607功率級原理圖

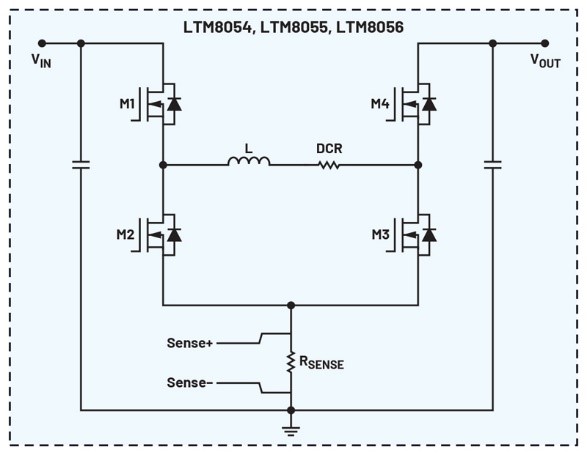

圖2：LTM8055典型應用電路

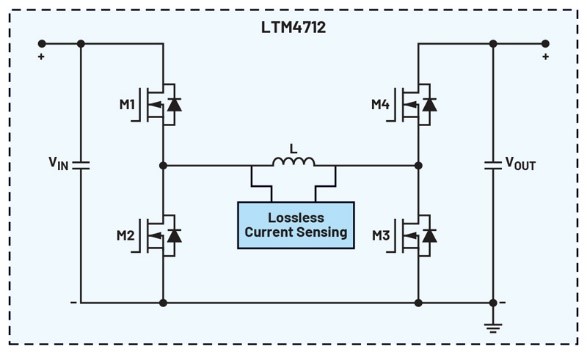

圖3.LTM4712典型應用電路
效率提升和熱性能改善
圖4比較了LTM4607、LTM8055和LTM4712在6 V VIN、12 V VIN、24 V VIN及12 V VOUT條件下的效率。評估使用了可在線訂購的標準評估板。根據測試結果，LTM4712在效率方面明顯優于其他兩款產品，并且電流能力更強。
在12 V VIN和12 V VOUT條件下，與LTM8055相比，LTM4712在功率翻倍的同時溫度低了30°C。對于需要12 A電流的應用，如果使用LTM8055，則根據散熱系統的不同，可能需要并聯兩到三個該器件。然而，如果使用LTM4712，那么一個器件就足夠了，PCB占用空間大大減少，電路設計也更簡單。
圖4：LTM4712、LTM4607和LTM8055之間的效率比較
并聯配置下實現良好的均流
LTM4712支持并聯配置，通過簡單的設置即可實現更高的輸出功率。得益于電流模式控制，它具備出色的均流性能。EVAL-LTM4712-A2Z評估套件展示了四個模塊并聯運行的情況，能提供48 A的總輸出電流。
當利用該器件實現并聯配置時，必須參考評估板的設計和配置。為了實現有效均流，并聯模塊時需要連接COMP引腳和FB引腳。PHMODE引腳可用于配置相移。在四個模塊并聯的情況下，PHMODE引腳連接至INTVCC可以產生90°相移，從而實現出色的交錯效果。此外，為了實現頻率同步，應將第一個模塊的CLOCKOUT信號連接到第二個模塊的SYNC引腳。
可選恒流調節
LTM4712可用作恒定輸出電流源，因此適用于電池充電器或LED驅動器等應用。負載電流通過ISET引腳和輸出端附近的外部輸出電流檢測電阻來設置。公式VSENSE = IOUT × RSENSE_IOUT定義了代表平均輸出電流的電壓。最大VSENSE由ISET引腳上的電壓決定，范圍為0.2 V至1.2 V，線性對應0 mV至50 mV。ISET引腳電壓VISET由一個15 μA內部電流源和一個連接在ISET引腳與地之間的電阻RISET決定，表示為VISET = 15 μA × RISET。因此，輸出電流計算公式為：IOUT = (VISET - 0.2 V)/(20 × RSENSE_IOUT)。
需要注意的是，當ISET引腳浮空時，或當ISET引腳電壓超過1.2 V時，內部電路會將最大VSENSE限制為50 mV。由于輸出中存在紋波電流，必須在ISP和ISN引腳上使用RC濾波器，以實現準確的平均電流檢測。此外，在選擇FB引腳和地之間的反饋電阻時，應確保其產生的輸出電壓高于目標VOUT。
冗余電源

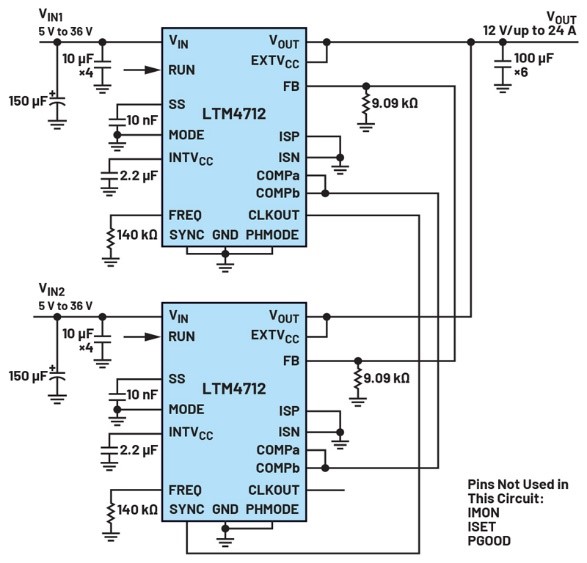

LTM4712支持需要冗余輸入的應用。它可用于需要備用電源的系統，或是那些從不同輸入源獲取電源以支持公共負載的系統。圖5顯示了一個示例電路，其中的兩個模塊由不同輸入（VIN1和VIN2）供電，共同為24 A負載提供12 V輸出。值得注意的是，任一輸入電壓下降都不會影響輸出調節，而且通過連接COMP引腳，峰值電感均流作用始終有效。

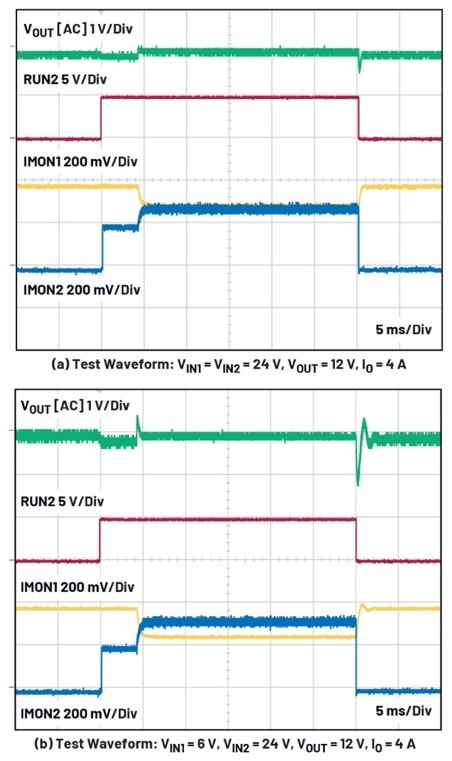

圖6顯示了兩種不同條件下的工作臺測試波形。圖6a展示了相位1和相位2都在降壓-升壓模式下運行的情況。最初，相位1提供4 A負載電流，在相位2激活后，二者逐漸各自分擔一半的負載電流。IMON波形顯示，當兩個相位都在運行時，兩個相位平等分擔負載電流。
圖6b展示了相同負載條件但輸入不同的情況。這里，相位1以升壓模式運行，而相位2以降壓模式運行。由于COMP引腳連接在一起，兩個相位的峰值電感電流相同。因此，相位1（升壓）的輸出電流低于相位2（降壓）的輸出電流。每個相位提供的具體負載電流可以根據電感、開關頻率、VIN、VOUT和總負載電流等參數計算得出。在此示例中，相位1提供1.4 A負載電流，而相位2提供2.6 A負載電流。
圖5：輸入冗余應用電路
圖6：輸入冗余應用電路
結語
LTM4712不僅能輕松并聯以支持更高功率的應用，而且在并聯配置中，還表現出良好的均流能力。該器件可以靈活配置為恒定電流輸出，因此非常適合電池充電系統或LED應用。此外，它還支持冗余輸入，從而進一步提高了其適應性。
關于ADI公司
Analog Devices, Inc. (NASDAQ: ADI)是全球領先的半導體公司，致力于在現實世界與數字世界之間架起橋梁，以實現智能邊緣領域的突破性創新。ADI提供結合模擬、數字和軟件技術的解決方案，推動數字化工廠、汽車和數字醫療等領域的持續發展，應對氣候變化挑戰，并建立人與世界萬物的可靠互聯。ADI公司2024財年收入超過90億美元，全球員工約2.4萬人。ADI助力創新者不斷超越一切可能。
(作者：Ling Jiang、Wesley Ballar、Anjan Panigrahy和Henry Zhang，ADI公司)
