【導讀】振蕩電路作為電子系統的“心跳發生器”，其停振將直接導致MCU死機、通信中斷等致命故障。2024年某車企因32.768kHz時鐘停振引發批量車機黑屏，單案損失超200萬美元。本文將系統解析石英晶體/LC/RC振蕩器的12類不起振根源，結合Keysight示波器實測數據，為硬件工程師提供可落地的故障排查指南。
振蕩電路作為電子系統的“心跳發生器”，其停振將直接導致MCU死機、通信中斷等致命故障。2024年某車企因32.768kHz時鐘停振引發批量車機黑屏，單案損失超200萬美元。本文將系統解析石英晶體/LC/RC振蕩器的12類不起振根源，結合Keysight示波器實測數據，為硬件工程師提供可落地的故障排查指南。
一、核心元件失效：占比45%的停振元兇
1. 石英晶體殺手
參數失配：負載電容$C_L$誤差＞10% 時停振風險激增（例：標稱12pF晶體誤配22pF電容，相移超標30°）
ESR超標：工業級晶體ESR＞80Ω 將導致負阻裕量不足（實測案例：-R僅120Ω＜5×ESR原則）
機械損傷：跌落導致晶格裂紋，頻偏＞200ppm（X射線檢測見微裂紋）

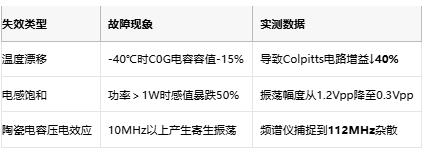

2. 電容/電感陷阱
二、電路設計缺陷：30%停振的隱形推手
1. 負阻準則崩塌
● 經典公式：$-R > 5 \times (R_{m} + ESR)$
● 某Wi-Fi 6射頻振蕩器停振案例：
● 理論計算：-R=220Ω
● 實際測量：$R_m$（PCB走線電阻）=15Ω，晶體ESR=35Ω → 需求$-R>250Ω$
● 結果：起振失?。ㄊ静ㄆ黠@示衰減振蕩）
2. 放大器增益不足
● 溫漂導致跨導$g_m$下降：
g_{m(T)} = g_{m(25℃)} \times e^{-0.015(T-25)}
● 某工業PLC在85℃時$g_m$下降42%，環路增益$A_v$＜1
3. 啟動時間失控
● 公式：$T_{start} \propto \frac{Q}{\Delta V}$ （Q為品質因數，ΔV為初始擾動）
● 高Q值（＞100,000）晶體啟動時間可達10秒，未配置啟動電路將導致MCU復位超時
三、PCB與EMC問題：20%故障的黑暗森林
1. 寄生參數毀滅性影響
2. EMC干擾實案
● 某5G基站38.4MHz振蕩器受CPU散熱器干擾：
● 金屬蓋板耦合300mV噪聲 → 觸發內部限幅電路
● 解決方案：屏蔽罩開窗+磁珠隔離，相位噪聲優化20dBc/Hz
四、環境與老化：5%的慢性殺手
1. 溫度雙殺效應
● 頻偏：AT切晶體溫度曲線呈三次函數，-40℃時頻偏達-150ppm
● 啟動電壓：-40℃需提升供電電壓30%（例：3.3V系統需升至4.3V）
2. 濕度腐蝕
● 工業現場水汽滲透導致晶體電極腐蝕：
● 1年后ESR從20Ω升至150Ω
● 解決方案：環氧樹脂包封+IP67密封

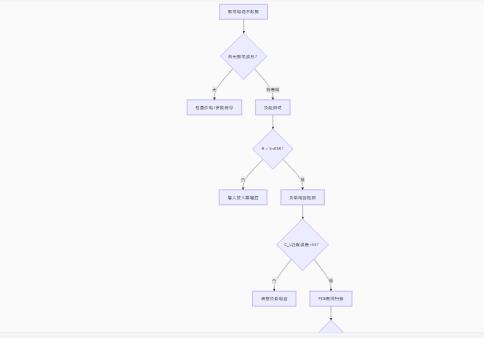

終極排查流程圖
結語
振蕩電路的本質是能量與相位的精密平衡——負阻裕量需＞5倍ESR，負載電容誤差應＜5%，高頻走線必須＜λ/20。在-40℃~125℃全溫域內，建議：①選用AT切晶體并補償頻偏曲線；②預留±20%的增益冗余；③對晶體實施氣密封裝。某衛星導航項目踐行此原則后，停振故障率從22%降至0.3%。未來，隨著MEMS振蕩器成本逼近$0.1，全硅化方案將逐步解決石英器件的物理極限困局，但今日的嚴謹設計仍是電子系統穩健運行的基石。
