【導讀】模擬芯片作為電子系統中處理連續信號的核心組件，承擔著現實世界與數字世界“橋梁”的角色。從智能手機的音頻放大到工業傳感器的信號調理，其應用無處不在。然而，模擬芯片的設計與制造卻面臨高精度、低噪聲、長生命周期等獨特挑戰。本文將系統解析模擬芯片的定義、功能模塊、與數字芯片的本質差異，并探討其技術門檻、行業現狀及未來趨勢。
引言
模擬芯片作為電子系統中處理連續信號的核心組件，承擔著現實世界與數字世界“橋梁”的角色。從智能手機的音頻放大到工業傳感器的信號調理，其應用無處不在。然而，模擬芯片的設計與制造卻面臨高精度、低噪聲、長生命周期等獨特挑戰。本文將系統解析模擬芯片的定義、功能模塊、與數字芯片的本質差異，并探討其技術門檻、行業現狀及未來趨勢。
一、模擬芯片的定義與典型功能模塊
1. 定義
模擬芯片是一種處理連續函數形式模擬信號的集成電路，通過電阻、電容、晶體管等元件實現信號的放大、濾波、變換等功能。與數字芯片處理離散的0/1信號不同，模擬芯片直接處理聲、光、溫度等物理量轉換的連續電信號。
2. 典型功能模塊
●放大器：如運算放大器（OPA），用于微弱信號放大（如ECG醫療信號），要求低噪聲（0.15μVpp）和高共模抑制比（CMRR>120dB）。
●數據轉換器：ADC（模數轉換器）和DAC（數模轉換器），實現模擬與數字信號的相互轉換，24位高精度ADC是工業測量的主流。
●電源管理芯片：包括LDO穩壓器、DC-DC轉換器，為系統提供穩定電壓，效率可達96.5%（如GaN器件方案）。
●傳感器接口：處理溫度、壓力等傳感器的模擬輸出，需集成抗混疊濾波和校準電路。

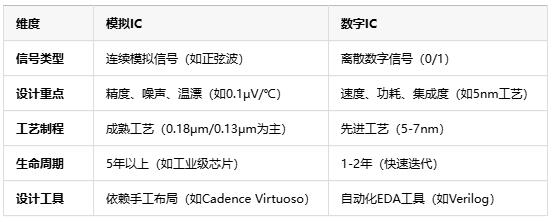

二、模擬IC與數字IC的本質區別
三、模擬IC的設計難點與技術門檻
1. 設計難點
●非理想效應：寄生電容、熱噪聲等導致信號失真，需通過拓?fù)鋬?yōu)化（如斬波穩零技術）抑制。
●多學科交叉：需精通半導體物理、電路設計及工藝制程，工程師培養周期長達10-15年。
●經驗依賴：布局對稱性、參數匹配（如差分對管）直接影響性能，無標準化解決方案。
2. 制造與工藝特點
●特殊工藝需求：高壓BCD工藝（用于電源管理）、RF CMOS（用于射頻前端）等，與數字芯片的標準化工藝差異顯著。
●封裝挑戰：模擬信號易受干擾，需采用低寄生參數封裝（如QFN、晶圓級封裝）。
四、應用領域與行業現狀
1. 應用領域
●工業：電機控制、PLC系統（依賴高精度ADC和隔離技術）。
●醫療：心電圖機、血糖儀（需μV級信號采集和低漏電流隔離）。
●汽車：電池管理（BMS）、自動駕駛傳感器（GaN器件提升效率）。
●通信：5G射頻前端（如PA、LNA），占模擬芯片市場的36%。
2. 行業現狀
●雙龍頭壟斷：TI（電源管理）和ADI（信號鏈）合計占全球28%份額，國產廠商如圣邦微、思瑞浦聚焦中低端消費電子。
●國產替代瓶頸：高端領域（如車規級ADC）仍依賴進口，工藝和IP積累不足。
五、發展趨勢與未來突破
1.新材料與新架構：
●GaN/SiC器件：提升電源管理效率（如TI的150V/ns開關速度方案）。
●AI賦能設計：機器學習優化電路參數，縮短設計周期（如ADI的自動布局工具）。
2. 集成化與智能化：
●SoC方案：如ADI的μModule集成信號鏈，尺寸縮小60%。
●自適應技術：動態調整濾波器帶寬和增益，降低功耗30%。
3. 國產化機遇：
●政策扶持下，國產廠商加速向汽車、工業領域轉型（如納芯微的車規芯片）。
結語
模擬芯片以其“高精度、長生命周期”的特性，在數字化浪潮中仍不可替代。盡管面臨設計復雜、工藝門檻高的挑戰，但通過新材料（GaN）、新架構（SoC）和智能化技術的融合，其性能邊界將持續拓展。對國產廠商而言，突破高端市場需在核心技術（如車規級ADC）和產業鏈協同上持續投入，方能實現從“替代”到“引領”的跨越。
