【導讀】對于從事網絡通訊的達人們來說，網絡監測儀是常用儀器。網線檢測儀通常都是使用9V干電池，但是頻繁使用的情況下經常忘記關閉電源，電池的能源被白白浪費掉。如果將網線檢測儀設計成可充電式的呢？今天小編就為大家展示達人DIY的可充電式網線檢測儀。
改造目標：將網線測試儀改造成為可充電式測試儀
改造方案：將內置的9V電池改為3.7V鋰電池，并用升壓電路將鋰電池的3.7V電壓升高至9V，以匹配網線測試儀的工作電壓，并加上鋰電池充電電路供鋰電池進行充電使用。

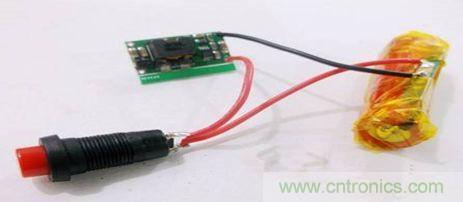

改造材料及工具：14500鋰電池一顆、升壓電路、鋰電池保護板、鋰電池充電電路、自鎖開關、導線若干、絕緣膠帶、手電鉆、銼刀、電烙鐵等。
Step1：電池加裝保護板

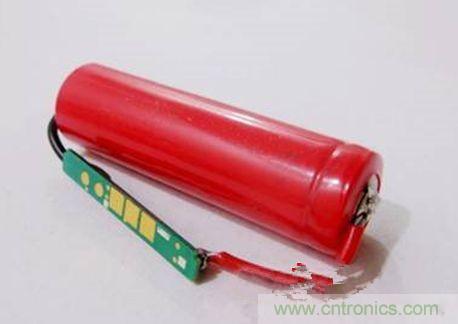

首先要對電池進行改造，筆者使用的是一顆三洋14500鋰電池，容量為800mAh，而一般的9V電池大約在200mAh左右。因此在使用14500鋰 電池時，測試儀的電量是平常的1.6倍左右，使用時間可以大大延長。只是這顆14500電池并不帶保護板，因此在鋰電池正式使用之前，要給鋰電池加裝保護板。
為什么要給鋰電池加裝保護板？
任何鋰電池都有固定的充放電截止電壓，過充與過放都會對鋰電池造成損害，因此需要加裝鋰電池保護板，防止鋰電池過充以及過放。
Step2：在外殼上開孔

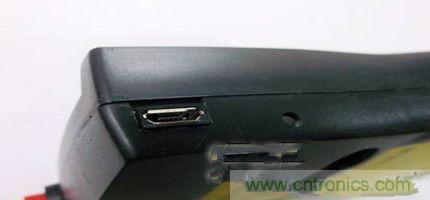

然后要在網線測試儀機身上開出MICro USB充電接口等三個孔。具體步驟是將網線測試儀拆開，將電路板、電池暫時移開。然后用10mm的鉆頭開出自鎖開關的安裝孔，開孔的時候要注意用手壓緊上 下外殼，避免影響開孔精度。在另一側用3mm的鉆頭開出充電指示燈孔。在指示燈旁用銼刀開出Micro USB接口的孔，三個孔位開好以后，就可以進行的電路安裝工作了。
自行開孔安裝的充電接口
Step3：電池及電路安裝

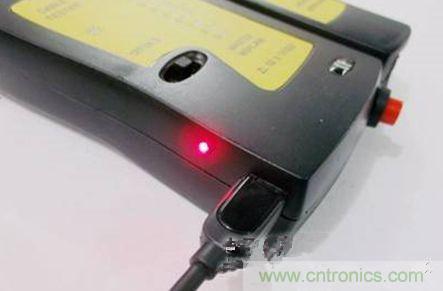

將充電電路連接到電池的正負極上，筆者在這里使用了TP4057方案的充電電路，這是一款線性鋰離子電池IC，它擁有最高500mA的可編程充電電流， 因此筆者將充電電流設定為500mA，而電池容量為800mAh。由于充電電路沒有待機耗電，因此可以直接連接到電池正負極上，另外要切忌的是，充電電路 的電源輸入極性不能接反，否則必定會燒毀電路。
網線測試儀雖然不如無線鼠標這類設備耗電，但是對于經常使用網線測試儀的朋友來說，小小的改造就可以節省許多的9V電池，即使是疏忽忘記關閉測試儀，也不會造成一次性電池的浪費，這不僅可以鍛煉自己的DIY動手能力，也可以發揚低碳環保的生活理念。
