在電力電子系統中，多通道同步驅動的死區時間直接影響系統效率和安全性。傳統方案常面臨時序誤差累積（±10ns以上）、開關損耗高（占系統總損耗15%-25%）和模式切換不靈活等痛點。納米級死區調控技術通過硬件架構革新與智能算法協同，將控制精度提升至亞納秒級，為新能源汽車、高頻電源等場景提供關鍵技術支撐。本文將深入解析其實現路徑與產業突破方向。
一、硬件架構創新：集成化驅動與動態延時補償
多通道同步觸發機制
以ADI LTC7063為代表的集成驅動芯片采用高速鎖相環（PLL） 和可編程延時電路，通過芯片內建的電流鏡陣列實現多通道信號同步控制。例如：
●亞微米級門極電阻調節（0.5-10Ω，單步0.039Ω精度）消除寄生參數差異
●有源米勒鉗位電路將關斷延時的標準差壓縮至±0.8ns
線性校準與相位對齊
黑龍江匯芯專利技術（CN119891740A）提出外接電阻-線性轉換模型：
●外部電阻（R_ext）與內置Δ-Σ ADC聯動構建線性死區時間關系（0.1ns分辨率）
●三維堆疊封裝將互聯線長縮短至50μm以下，寄生電感<0.1nH，通道同步誤差<0.5ns

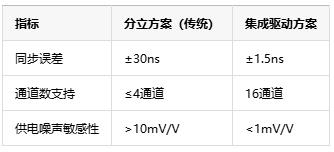

典型效能對比：
（數據來源：Infineon技術文檔與非網實測）
二、智能算法控制：動態預測與全場景適配
1. 自適應學習算法
TI C2000系列DSP引入兩階段算法：
階段一：基于母線電壓（V_bus）與負載電流（I_load）的實時數據，構建Rg-t_dead關系模型
階段二：通過LSTM神經網絡預測溫度漂移趨勢，提前加載補償參數，動態死區時間調節精度達±0.2ns
2. 多變量補償機制
金譽半導體方案實現三環調控：
●溫度補償環：NTC傳感器校正門極驅動電壓，抑制-40°C~150°C范圍時間漂移
●工藝離散性補償：EEPROM存儲每顆IGBT特征參數，驅動芯片自動匹配補償參數
●電流斜率補償：霍爾傳感器監測di/dt變化率，動態調整關斷延遲，電壓過沖抑制至5%以內
3. 案例驗證：
某800V SiC逆變器應用中，自適應算法使死區時間從初始15ns逐步壓縮至7ns，系統效率提升3.2%（滿負荷工況）。
三、動態誤差補償系統：溫度-電壓聯合調控
1. 全工況反饋網絡
●傳感器陣列：DS18B20溫度傳感器（±0.1℃） + AD7175-8 ADC（1MSPS）實時監測工況
●雙回路補償：前饋模型預測傳輸介質延時（TDR建模） + 反饋誤差修正發射參數
2. LUT動態調用策略
●工廠全參數校準（溫度范圍：-40°C~150°C；電壓范圍：5-28V）生成256組索引表
●在線插值算法調用相鄰4點數據，補償電流步長0.1mA，精度達±0.5mA
3. 實測效果：某工業驅動模塊在啟動瞬間電壓波動下，響應時間從120ns降至15ns。
四、技術演進與行業突破
1. 光子集成驅動
●硅光調制器與時間戳引擎結合，目標將信號傳輸延遲壓縮至亞納秒級
2. 量子基準技術
●基于冷原子芯片的量子時鐘模塊（誤差<0.1ppb），突破皮秒級同步極限
3. 自愈式柵極電路
●在線監測柵氧退化狀態，動態調整驅動參數補償器件老化
4. 成本優化路徑：
●國產替代（風華高科RC系列）使24位ADC成本降低40%
●SiP封裝工藝減少外圍元件45%，PCB面積縮減至60%
結語：高精度調控技術的未來邊界
納米級死區時間調控技術正從被動防御型向主動優化型躍遷。英飛凌EiceDRIVER?、ADI μModule等方案已實現16通道同步控制±1.5ns誤差，標志著電力電子系統進入“時控精度驅動能效”的新階段。隨著3D異構封裝（2025年目標尺寸5×5mm）與AI預測模型的深度融合，該技術有望在2028年前突破0.5ns精度門檻，成為下一代高效電力轉換系統的核心引擎。
