可測量發光二極管電壓的電路設計圖

發布時間：2014-07-04 責任編輯：sherryyu

【導讀】初入電子行業時總會煩惱怎么去測量發光二極管的電壓，相信你也有同感。這里介紹一種可測量發光二極管電壓的電路設計圖，供大家參考學習，具體的設計大家看下文。

本電路用發光二極管指示4個不同電平級別的電壓，電路中RS339是四比較器。當輸入電壓超過某一比較器的參考電壓時，該比較器以及它下面的比較器都輸出低電平，相應的發光管發光，指示出輸入電壓的高低。

LED1是零點電壓指示發光二極管，作為該電路的電壓參考點，它總是導通的。

電路圖如下：

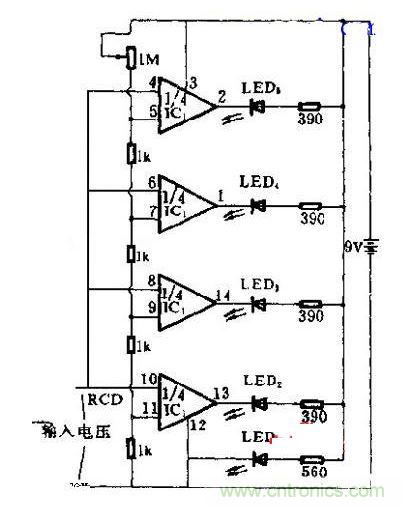

可測量發光二極管電壓的電路設計圖
