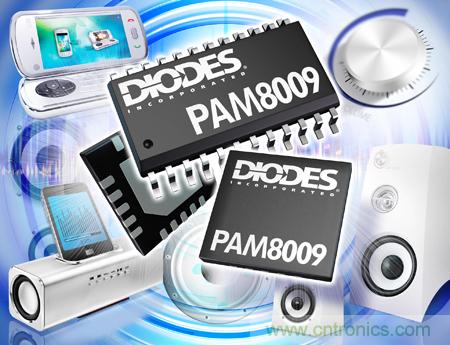

【導讀】近日，Diodes公司為應對一體式個人電腦、液晶顯示屏以及視頻投影機制造商的需求，重點推出了3W立體聲D類音頻放大器和AB類耳機驅動器PAM8009。
這款音頻放大器具備能夠保護揚聲器的功率限制技術以及先進的直流音量控制功能，能夠?qū)崿F(xiàn)精準的六十四級增益調節。它可盡量減少外部元件數量，因而能以緊湊的二十引腳QFN或二十四引腳SOP封裝提供高度集成的解決方案。
PAM8009在1%的總諧波失真特性 (THD+N) 下可提供高達每通道2.4W的輸出功率額定值去驅動4Ω橋接式揚聲器負載；在10%總諧波失真特性下輸出功率則高達3W。該器件能夠以低成本及高功率驅動這類應用的一般內部小型揚聲器。獨立的音頻接口以單端模式驅動60mW功率輸出立體聲耳機以達致32Ω負載，具有磁滯的直流音量控制功能則從-80dB到+20dB的范圍內實現精準的六十四級增益調節。自動增益控制和欠壓保護功能有效防止揚聲器因輸出削波而受損，并在輸入器件產生掉電噪聲之前關閉放大器。
PAM8009的供電電壓范圍為2.8V到5.5V，在5V電源供電下消耗7mA的靜態電流。該器件把熱保護及過流保護功能集成到自恢復功能，并且采用功率強化封裝來降低功耗。靜音引腳能夠加快揚聲器和耳機輸出的關斷速度，也有助於節省電源。為了進一步減少耗電量，產品的關斷模式可關閉放大器的偏置電流。
