【導讀】本文介紹高頻電感的非理想行為，并幫助您選擇合適的電容和電感用于匹配網絡，DC模塊，晶體和電源去耦等應用。
本文介紹高頻電感的非理想行為，并幫助您選擇合適的電容和電感用于匹配網絡，DC模塊，晶體和電源去耦等應用。

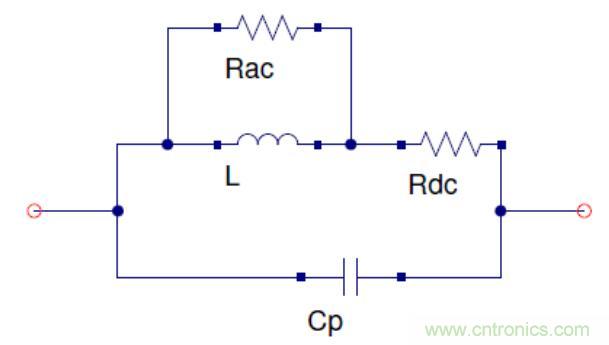

除電感外，電感器還包含寄生電容和寄生電阻。下圖描述了一個真實電感器的模型。
Rdc是歐姆電阻，因?yàn)殡姼械膶?dǎo)電性是有限的。Rac是代表電感磁芯損耗的頻率相關電阻。寄生電容是電感線圈之間電容的結果。Rac在低頻時非常高，通常被忽略。電感的有效阻抗是
寄生電容在低頻時具有非常高的阻抗，對整體阻抗影響很小，因?yàn)樗c電感平行。隨著頻率的增加，由電容（XCp）產生的阻抗減小，并且由電感產生的阻抗增加（XL）。XL和XCp最終在某個頻率上變得相等。該頻率是電感的自諧振頻率（SRF）。由于Rdc通常非常低，因此電感器在此頻率下表現為開路或高阻抗。
匹配網絡中使用的電感器（電感值非常重要）應該具有遠高于工作頻率的SRF。當電感用于電源濾波時，選擇SRF接近噪聲頻率的電感值是明智的選擇。
電感器的品質因數
電感器（L）的品質因數（Q）是在給定頻率下電感器的電抗與其電阻（R）的比值。
確保在匹配網絡中使用的工作頻率的Q因數為高很重要。Q值較低的電感具有很大的阻抗。在使用低Q元件時，在匹配網絡中，即使阻抗匹配不好，也可能誤導S11，因?yàn)榇蟛糠帜芰坎粫鬟f到負載，而是作為熱量在電阻中浪費。
電感器推薦
?對于匹配網絡，只使用SRF遠高于工作頻率的高Q電感。
?對于電源濾波，請使用SRF接近噪聲頻率的電感。
?不要將電感平行放置并彼此靠近。它們之間的互感引起串?dāng)_。讓電感器或無關聯部分彼此正交。
?射頻陶瓷電感器成本效益高，SRF高，但Q和電流容量更低，尤其是對于值更高的電感器。
?繞線電感器具有較低的直流電阻，因此具有較高的Q和電流容量。對于高值電感器，線繞電感器優先于陶瓷電感器使用。
