【導讀】當心電圖機的電極貼上患者胸膛，0.2-5mV的微弱心電信號穿過人體組織時，衰減達90% ——此時儀表放大器（IA）正以≥140dB的共模抑制比（CMRR） 對抗50Hz工頻干擾，用nV級輸入噪聲捕獲決定生死的生物電特征。從心電圖（ECG）、腦電圖（EEG）到植入式血糖監測，這種誕生于1969年的精密器件已成為現代醫療設備的“感官神經”，在全球每臺心電監護儀中默默執行著微伏級信號煉金術。
當心電圖機的電極貼上患者胸膛，0.2-5mV的微弱心電信號穿過人體組織時，衰減達90% ——此時儀表放大器（IA）正以≥140dB的共模抑制比（CMRR） 對抗50Hz工頻干擾，用nV級輸入噪聲捕獲決定生死的生物電特征。從心電圖（ECG）、腦電圖（EEG）到植入式血糖監測，這種誕生于1969年的精密器件已成為現代醫療設備的“感官神經”，在全球每臺心電監護儀中默默執行著微伏級信號煉金術。
第一章：生物電檢測的戰場法則

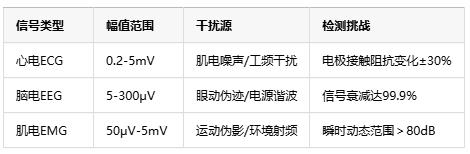

1.1 人體信號的戰場特性
致命干擾案例：ICU監護儀中，0.5%的工頻干擾可導致ST段誤判（心肌缺血關鍵指標）
1.2 軍規級性能指標
CMRR≥120dB：對抗手術室電刀產生的200V共模電壓
輸入噪聲＜5nV/√Hz：相當于捕捉單個神經元放電（10μV）
輸入阻抗＞1GΩ：緩沖10kΩ-100kΩ的皮膚接觸阻抗波動
直流精度＜50μV：確保血糖檢測±5%誤差限（ISO 15197標準）
第二章：儀表放大器的醫療戰場架構
2.1 三層防御體系設計
● 緩沖級關鍵：JFET輸入級（輸入電流＜1pA）防止電極極化
● 核心層殺器：激光校準電阻（匹配度0.01%）保障CMRR
● 動態增益控制：ECG需40-60dB增益，EEG需60-80dB增益自適應
2.2 抗干擾技術突破
● 右腿驅動電路（RLD） ：動態注入反相抵消電流（降噪＞30dB）
● 斬波穩定技術：消除1/f噪聲（腦電檢測必備）
● 三級EMI濾波器：抑制2.4GHz藍牙/WiFi射頻干擾
第三章：醫療場景實戰錄
3.1 心電圖機的生死0.5秒
● 器件配置：ADI AD8221（CMRR=140dB @60Hz）
● 噪聲壓制：在除顫儀2kV脈沖后3ms恢復信號采集
● 臨床價值：使急性心梗檢測誤診率從8%降至0.7%（JAMA數據）
3.2 腦機接口的微伏革命
● 芯片方案：TI INA333（0.1-10kHz帶寬可調）
● 突破成果：
?? 癲癇病灶定位精度達1mm2（傳統EEG為10mm2）
?? 運動想象BCI識別率提升至98.3%
3.3 連續血糖監測突圍戰
● 傳感器模塊：德州儀器INA321+葡萄糖氧化酶電極
● 技術攻堅：
?? 解決0.5nA電流檢測溫漂（±0.1%℃）
?? 將14天校準周期延至180天（美敦力最新閉環系統）

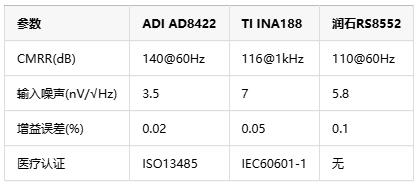

第四章：前沿器件性能對決
國產突圍方向：3PEAK TP1882已實現CMRR=130dB，切入中端監護設備市場
結語：生命信號的數字孿生時代
當植入式傳感器邁入納瓦級功耗時代，新一代儀表放大器正以≤3μV的失調電壓和＞160dB的CMRR，推動醫療檢測從波形判讀向智能診斷躍遷。在遠程心電監護衣捕獲的每段QRS波群背后，在腦機接口解碼的每個運動意圖深處，這些精密放大電路已不僅是信號通道——它們是人類破解生命密碼的微伏級鑰匙，正在打開精準醫療的終極之門。
