【導讀】隔離式精密信號鏈?zhǔn)且环N通過電氣隔離技術實現高精度信號采集與處理的系統，其核心在于阻斷共模干擾的同時保持信號完整性。它由精密放大器、隔離柵、高分辨率ADC等模塊組成，通過變壓器、光耦或磁耦等技術實現輸入/輸出/電源的三端隔離，確保信號在工業噪聲、地環路等復雜環境中“純凈”傳輸。
一、定義：電氣隔離與精密的融合
隔離式精密信號鏈?zhǔn)且环N通過電氣隔離技術實現高精度信號采集與處理的系統，其核心在于阻斷共模干擾的同時保持信號完整性。它由精密放大器、隔離柵、高分辨率ADC等模塊組成，通過變壓器、光耦或磁耦等技術實現輸入/輸出/電源的三端隔離，確保信號在工業噪聲、地環路等復雜環境中“純凈”傳輸。
典型場景：工業自動化中，當傳感器信號需穿越變頻器強電磁場時，隔離式信號鏈可將共模噪聲抑制60dB以上，精度損失控制在±0.01%以內。
二、工作原理：三層防護體系
1. 噪聲隔離層
采用ADuM152N等磁隔離器件，通過3 kV rms隔離電壓和13 ns超低傳輸延遲，阻斷接地環路和EMI干擾。例如，在石油管道監測中，隔離柵可消除因多地電位差導致的±10V共模電壓。
2. 信號調理層
集成PGIA（可編程增益儀表放大器）如ADAQ4003，配合LT5400匹配電阻網絡，實現18位分辨率、±2.097 LSB的INL誤差，確保微伏級信號放大不失真。
3. 電源隔離層
使用LT3999推挽式DC-DC驅動器驅動2.5 kV隔離變壓器，電源效率達85%且輻射噪聲低于1mV，避免電源擾動影響ADC采樣。
三、核心作用：從安全到性能的全面升級
● 安全防護：在化工防爆場景中，隔離式安全柵可將危險區能量限制在1.2W以下，避免電火花引發爆炸。
● 精度保障：相比非隔離鏈，其DNL誤差降低至±0.6 LSB（傳統方案為±2.5 LSB），尤其適合醫療CT機的μV級生物電信號采集。
● 系統簡化：ADI的μModule方案將分立元件集成至1.47mm2芯片，設計周期從3周縮短至3天。

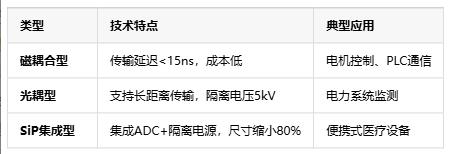

四、分類與技術路線
五、功能模塊拆解
1. 隔離柵：ADuM120N光耦器件，CMTI達100kV/μs，抗變頻器輻射干擾。
2. 精密放大器：ADA4627-1 JFET運放，0.5μV偏置電壓，適用于pH傳感器微弱信號。
3. 濾波模塊：μModule內置單極點RC濾波器，截止頻率可調，抑制SAR ADC電荷反沖。

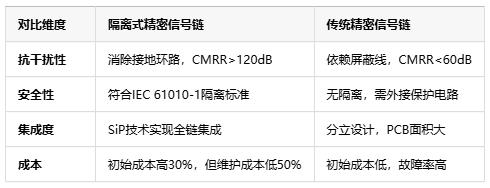

六、與傳統鏈的差異化競爭力
七、應用領域與行業趨勢
● 當前應用：
● 工業4.0：用于數控機床振動監測，隔離諧波干擾使誤報率下降70%。
● 新能源：光伏逆變器MPPT電路中，隔離鏈提升IV曲線采樣精度至99.8%。
● 未來趨勢：
1. AIoT驅動微型化：2025年預計50%的邊緣節點采用μModule集成方案。
2. 材料革新：GaN隔離器件將耐溫能力從150℃提升至300℃，適配航空航天需求。
3. 協議融合：支持TSN時間敏感網絡，實現納秒級同步采集。
八、總結：隔離技術的“破”與“立”
隔離式精密信號鏈通過電氣隔離重構信號傳輸邊界，在“破”除干擾與安全威脅的同時，“立”足于集成化與智能化發展。隨著SiP技術與寬禁帶半導體材料的成熟，其將在工業、醫療、汽車等領域持續釋放高精度測量的底層價值。未來，兼具“隔離+邊緣AI”的混合信號鏈或?qū)⒊蔀橄乱淮夹g(shù)制高點。
